真空泵系列

产品名称：X型旋片式真空泵
流量范围：
扬程范围：
使用温度：
输送介质：
工作压力：
过流材质：
0

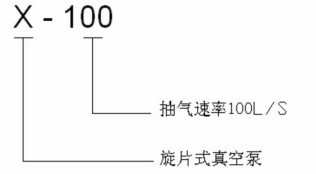

二、X系列旋片式真空泵的介绍及用途：

X系列旋片式真空泵系单级旋片式真空泵，国内首创的能抽除大量水蒸气的新产品，由于泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。X型旋片式真空泵用来对密封容器抽除气体所获得真空的基本设备，适用于电子器件制造，真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等（工艺品专用泵）。它可单独使用，也可作为罗茨泵、扩散泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时，应加附设装置。主要型号有：X-100型单级旋片式真空泵、X-150型单级旋片式真空泵。

三、X系列旋片式真空泵的特点：

1、X系列旋片式真空泵具有极限真空高，由于其转子偏心质量小，且对转子作了平衡，故振动小。
2、X系列旋片式真空泵抽气效率高。
3、X系列旋片式真空泵气镇性能好。
X系列旋片式真空泵有经过特殊设计的气镇装置可向排气腔充入干燥气体，从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外，而避免凝结在泵中。
4、X系列旋片式真空泵配有温控水量调节阀。
泵工作时通过泵自身所配上述调节水压，可将泵温调至75oC±5oC，从而提高排出泵外，但应使泵温不超过80oC（油箱测温点）。
5、X系列旋片式真空泵有油水分离器。
它能够使泵油中的杂质和凝结物积存到油水分离器的底部，通过安装在底部的放水阀排出泵外。

四、X系列旋片式真空泵的性能参数表：

型号		X-100	X-150
抽气速率(L/s)		100	150
极限压力 (Pa)		≤6	≤6
极限压力 (Pa)	有气镇时	≤90	≤90
水蒸汽抽除量(g/h)		8000	12000
泵转数(rpm)		380	360
配用电机功率(kW)		7.5	15
入口公称尺寸(mm)		100	100
噪音　dB(A)		≤80	≤98

注：泵的极限压力系指压缩式真空计测得的肥可凝性气体极限压力。抽气速率与进口压力曲线

五、X系列旋片式真空泵的原理及结构图：

X系列旋片式真空泵主要由泵体（7）、转子（9）和旋片（8）等零件所组成（见原理示意图）。在泵体腔内偏心地装着转子，转子槽中装两块旋片，由于弹簧弹力作用及转子旋转所产生的离心力旋片紧巾腔壁，泵体中的进、排气只被转子和旋片分隔成两个部分，转子在腔内旋转，周期性地将进气口部分容积逐渐扩大而吸入气体，同时逐渐压缩排气部分容积，将吸入气体压缩从排气阀（5）排出，因而达到抽气目的。

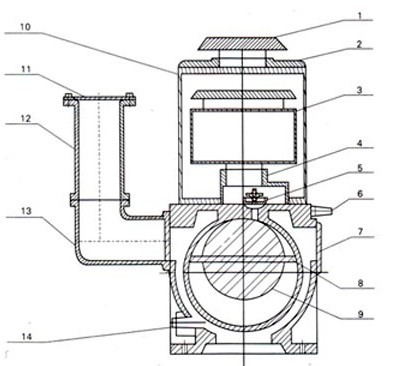

X型旋片式真空泵的结构图：

序号	名称	序号	名称	序号	名称
1	排气箱	6	进出水嘴	11	进气盖板
2	油箱盖	7	泵体	12	进气接管
3	挡油罩	8	旋片	13	进气弯管
4	排气罩油盒	9	转子	14	放水螺塞
5	排气阀	10	油箱

六、X型旋片式真空泵的拆箱安装：

拆箱后取出X型旋片式真空泵、附件及说明书并保管好作日后备用。除去填充物，擦净泵的表面灰尘。按装箱单清点数目。
X型旋片式真空泵安装在环境清洁、通气良好，光线充足的室内。根据使用情况泵应安装在有一定宽裕的场地，以便于操作维护。泵的外形尺寸见。X型旋片式真空泵可以放置在坚实平坦的地面上，不需特别的地基，如需固定可另加螺钉与基础固牢，地脚螺钉尺寸见。X型旋片式真空泵如靠近精密仪表使用时，应考虑增加防震装置。
将被抽容器用真空软管或法兰与X型旋片式真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见图50联接被抽容器的管径不应小于泵进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应，。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能防止返油以及容易起动。
按照电机标牌所示电压和接线方式接上电源，并建议采用保险装置以免超载，判明电机旋转方向，应与泵上箭头方向一致。取下排气塞装上排气罩，或将排所嘴上的套子取下。X型旋片式真空泵需冷却者接上水源。
如必须使泵抽除有毒的及腐蚀黑色金属的气体、对真空泵油起化学变化的气体、及超过常温和有尘埃的气体时，应在进气管道上加装中和、冷却、过滤等有关装置配合使用，否则将影响X型旋片式真空泵使用性能和寿命。抽除对人体有害的气体时，应安上相应的管道，将排出气体引至室外远离工区进行处理。

　　注：安装时应小心，防止铁屑、污物、尘埃等落入泵内

七、X系列旋片式真空泵的使故障原因及消除方法：

X系列旋片式真空泵一般故障的排除：
1、X系列旋片式真空泵真空度不高：
（1）泵温太高：
（2）如被抽气体温度高，则应先将气体冷却后再进入X系列旋片式真空泵内。B、如吸入硬物缸内磨损，应修复更换。
（3）如泵的冷却水不够，应打开或加大冷却水。D、如装配不当，造成单面磨损，应检查再装。
（4）油位过低未到视镜油线位置，应加够油量。
（5）掺气阀未关严漏气，应关严。
（6）油质变坏，更换新油。
（7）X系列旋片式真空泵漏大气多是由于泵的端面油封不良所致，这时应打开排气盖，检查B处油池是否缺油，如无油应从加油孔处加油，使油池B处积满油.
（8）转片弹簧折断，应拆下更换。
（9）阀门片损坏，应更换。
（10）前端板上油密封里的密封圈损坏或橡胶变质，应更换。
（11）X系列旋片式真空泵使用时间长，磨损大、间隙增大，应修复或更换受损零件。
（12）进气处过滤网堵塞，取下清洗。

2、X系列旋片式真空泵电机超负荷运转：
（1）旋片真空泵温太高，。
（2）吸入铁屑或其它机械物质造成单面磨损，应予修复或更换磨损零件。
（3）装配不当，造成单面磨损或咬毛，应修理重新装配。

3、X系列旋片式真空泵其它：
（1）轴端漏油，密封圈磨损或装配不正确，应更换或重装。
（2）开车喷油，油位太高，应放出多余的油，或各挡油装置已坏，应重新调整或修理。
（3）端面漏油，因前后端面碰伤不平，端板未拧紧，应将端面修平拧紧。

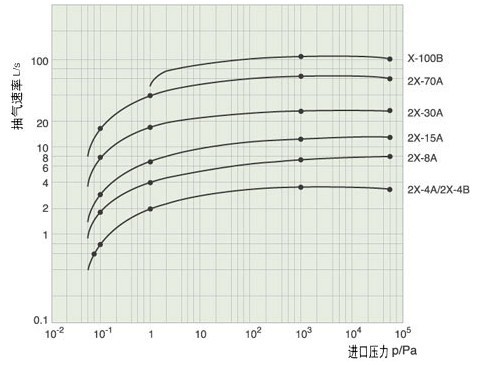

八、X系列旋片式真空泵的性能曲线图：
X型旋片真空泵性能曲线图

X系列旋片式真空泵的选型须知：

一、请提供以下详细数据：①X系列旋片式真空泵的产品名称与型号②X系列旋片式真空泵的真空度要求单位PA或MPA③X系列旋片式真空泵抽速要求单位L/S或M3/MIN④X系列旋片式真空泵的使用与否和工作条件⑤X系列旋片式真空泵的电机功率（KW）⑥X系列旋片式真空泵的转速（r/min）⑦X系列旋片式真空泵的电压〔V〕⑧X系列旋片式真空泵的进出口口径⑨X系列旋片式真空泵是否带附件，⑩X系列旋片式真空泵的材质要求以便我们的为您正确选型。

二、若已经由设计单位选定我公司的X系列旋片式真空泵的产品型号，请按X系列旋片式真空泵型号直接向公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
