产品中心

离心泵系列

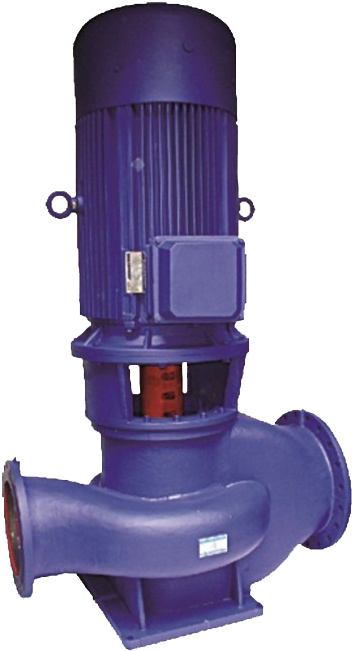

  • 产品名称:SLB型双吸泵
  • 流量范围
  • 扬程范围
  • 使用温度
  • 输送介质
  • 工作压力
  • 过流材质
  • 0

简介

SLB型便拆立式单级双吸离心泵是在整体结构上进行大胆突破设计,泵底座内置水润滑轴承结构,解决了原便拆式泵支架过高,便拆部件过重、检修需人过多、便拆不彻底等弊病;叶轮、泵体采用新型双吸式结构水力模型设计制造,消除了原立式泵径向拉力大的不足之处,运行中叶轮始终处于悬浮状态,具有性能稳定,使用寿命长,效率高等特点。电机采用Y或Y2系列标准通用电机,具有配套、更换方便等特点,解决了原立式泵加长轴电机配套更换难的问题;同时SLB型双吸泵的便拆结构解决了水泵更换机械密封难的问题。

       该系列双吸泵与国内同类产品相比,具有运转平衡,使用寿命长,配套更方便,维护保养更轻松等无可代替的优点,在立式泵系列产品是替代ISG、IS型离心泵、S型双吸泵以及其他种类便拆式泵等常规离心泵的理想产品。



产品特点:

一、独特的便拆式结构使其具备以下几种便拆功能:

1、SLB型双吸泵的电机与部分便拆功能:便拆式泵所采用的电机通用程度高。如需更换同样型号的电机或水泵时,只需拆开并取出对夹式连轴器,然后拆开电机与支架的连接螺丝就可取下电机或水泵进行更换。

2、SLB型双吸泵的更换机械密封件部分便拆功能:便拆式泵在更换机械密封件时,不需拆电机,只需拆开并取出对夹式连轴器,然后打开密封件压盖,便可取出机械密封什进行更换。

二、结构紧凑、外型美观:该系列泵为便拆式结构,机泵一体,外型美观,其立式结构决定安装占地面积小,不仅缩小泵房面积,改善了面积,改善了空间,而且大大节省基建投资。如采用IP54户外电机,更能节省泵房基建的投入。



便拆功能、检修方便、维护费少:

SLB型双吸泵采用密封便拆式结构,该泵在检修机械密封件时,不需拆卸电机与进出口管路,只需拆开并取下对夹式连轴器,然后再拆开并取出泵盖上的密封什压盖,即可取出机械密封进行更换,检修十分方便省力。

五、平稳、使用寿命长:SLB型双吸泵采用特制的对夹式连轴器,具有运行平稳,噪音低,组件同心度高,增加了运行的平稳性,使用寿命长。

六、使用效率高、性能好:叶轮采用新型双吸式结构水力模型设计制造,消除了原立式泵径向拉力大的不足之处,运行中叶轮始终处于悬浮状态,具有效率高,性能好等特点。同时也降低了石墨轴承的平面磨损,从而提高了水泵的使用寿命,降低了运行成本。

七、SLB型双吸泵设计新颖、结构独特、节约了运行管理费:采用全新内下置水润滑轴承,利用水泵出水口的高压回液,经回水管进入泵底座里的内自行润滑,不需润滑油,故不污染输送介质,并免去了定期注油的麻烦。采用进口石墨浸渍树脂轴承配镍基合金轴套与推力盘,具有耐磨性能高、摩擦系数低、不老化、抗泥沙等特点,另外轴承上还配有推力盘,能承受泵叶轮的自重推力。

八、密封可靠、无泄漏:轴封采用优质机械,密封摩擦副采用石墨对碳化硅或碳化硅对硬质合金,耐磨损、无泄漏、使用寿命长。

九、零部件标准化、系列化、通用程度高:如电机采用YE3系列B5型,属于标准通用电机,维护、保养、方便、快捷。

十、该系列便拆立式单级双吸泵,属于本公司开发的新一代便拆立式泵,与其它厂家的便拆式泵相比有个无可比拟的特点:SLB型双吸泵的总高度在不影响密封件便拆功能的前提下,得到极大的降低,因为只便拆机械密封件,所以泵与电机联接支架特别短,稳定性更强,而且密封便拆型泵在更换机械密封时,不管多大功率的水泵,即使现场只有一名维修工,只要他能拿得动半片连轴器,便能独立完密封件的检修工作,实现绝对便拆便维的功效。 性能范围 进口直径:DN100~500mm 出口直径:DN100~400mm 流量范围(额定点):Q=65~2420m3/h 扬程范围(额定点):H=12~125m 工作条件 SLB型泵适用温度≤90℃。热水型≤120℃。系统zui高工作压力2.5MPa;即泵出口压力=泵入口压力 扬程≤2.5 Mpa,根据泵承受的zui大压力,泵体和泵盖材质采用灰口铸铁(1.6Mpa),球墨铸铁(2.0 Mpa),铸钢(2.5 Mpa,包括不锈钢),在订货时敬请注明泵的承压情况或材质。

主要零件材料

零件名称

可供选择的材料

45、3Cr13、1Cr18Ni  1Cr18Ni9Ti

泵体、泵盖

HT200、QT400-15、ZG230-450、ZG1Cr18Ni9Ti

叶轮

HT200、QT400-15、ZcuSn11、ZG1Cr18Ni9Ti

型号意义

性能参数

型号

流量

扬程

效率

电机功率

转速

汽蚀余量

 Capcity

m3/h

   H

  (m)

N

(﹪)

P

(kw)

  Speed

 (rymin)

 (NPSH)r

   (m)

150-400I

320

50

79.2

75

1450

4.8

150-400IA

300

45

78.8

55

1450

4.8

150-400IB

280

40

78.7

45

1450

4.8

150-400IC

260

35

78.5

37

1450

4.8

150-400

200

50

79.1

45

1450

4.8

150-400A

187

45

78.9

37

1450

4.8

150-400B

175

40

78.2

37

1450

4.8

150-400C

167

35

77.9

30

1450

4.8

150-320I

320

32

78.3

45

1450

4.7

150-320IA

300

28

77.1

37

1450

4.7

150-320IB

280

24

76.8

30

1450

4.7

150-320

200

32

77.9

30

1450

4.7

150-320A

187

28

77.3

22

1450

4.7

150-320B

175

24

76.9

18.5

1450

4.7

150-260I

320

22

80.2

30

1450

4.6

150-260IA

300

18

79.5

22

1450

4.6

150-260IB

280

14

78.8

15

1450

4.6

200-480I

480

65

81.5

132

1450

4.2

200-480IA

450

58

81.2

110

1450

4.2

200-480IB

420

50

81.1

90

1450

4.2

200-480IC

380

45

80.2

75

1450

4.2

200-480

280

65

81.4

75

1450

4.2

200-480A

260

58

81.2

75

1450

4.2

200-480B

240

52

81.3

55

1450

4.2

200-480C

220

45

80.5

45

1450

4.2

200-390I

480

45

81.5

90

1450

3.8

200-390IA

465

39

80.2

75

1450

3.8

200-390IB

450

30

79.5

55

1450

3.8

200-390

280

45

81.2

55

1450

3.8

200-390A

260

39

80.3

45

1450

3.8

200-390B

235

30

79.6

30

1450

3.8

200-300I

450

25

82.5

45

1450

3.6

200-300IA

430

21

81.7

37

1450

3.6

200-300IB

410

18

81.2

30

1450

3.6

250-410I

720

44

81.5

132

1450

4.2

250-410IA

650

38

80.8

110

1450

4.2

250-410IB

600

30

80.2

75

1450

4.2

250-410

550

40

81.2

90

1450

4.2

250-410A

510

35

80.3

75

1450

4.2

250-410B

480

30

79.8

55

1450

4.2

250-410C

450

24

79.3

45

1450

4.2

250-320I

720

20

84.2

55

1450

3.8

250-320IA

650

17

83.8

45

1450

3.8

250-320IB

600

14

81.2

37

1450

3.8

300-480I

1200

60

82.8

280

1450

4.6

300-480IA

1080

52

81.2

220

1450

4.6

300-480IB

1000

45

80.7

200

1450

4.6

300-480IC

950

38

80.3

160

1450

4.6

300-480

820

60

81.5

200

1450

4.6

300-480A

750

52

80.2

160

1450

4.6

300-480B

700

45

79.5

132

1450

4.6

300-480C

650

38

78.8

110

1450

4.6

300-350

820

32

82.5

110

1450

4.4

300-350A

750

28

81.2

90

1450

4.4

300-350B

700

24

80.3

75

1450

4.4

300-350C

650

20

79.5

55

1450

4.4

350-480I

1350

60

84.1

315

1450

6.3

350-480IA

1300

50

83.8

250

1450

6.3

350-480IB

1200

42

82.7

200

1450

6.3

350-480IC

1150

35

81.8

160

1450

6.3

350-380

1080

30

82.2

132

1450

5.8

350-380A

980

26

81.7

110

1450

5.8

350-380B

900

22

80.5

75

1450

5.8
