产品中心

液下泵系列

  • 产品名称:FY系列液下泵
  • 流量范围:3.2~100 m3/h
  • 扬程范围:12~41 M
  • 使用温度:0℃ - 110℃
  • 输送介质:清水 油 酸液 碱液
  • 工作压力:1.6MPa
  • 过流材质:不锈钢
  • 0

产品概述

FY系列液下泵是本单位在传统耐腐蚀液下泵基础上,融合同类产品的先进技术,经改进设计而生产的新型泵;该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮,使泵无泄漏、寿命特长,从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。


产品特点
1.泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。
2.取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
3.采用了独特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体,运行平稳、不堵塞。

型号意义

拆卸与装配
1、如更换或检査叶轮,可关闭出口阀门,卸去法兰连接螺栓和底板连接螺栓,用起重工具将泵吊出容器。
2、将底板垂直在固定的支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。
3、更换滚动轴承则底板不动,只要卸去电机及相应支架,卸去泵联轴器、31盖、圆嫘母,取出轴承体,
4、装配与拆卸的次序相反,注意轴上配件的同心度。

安装、使用、维修
1、泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属磨擦声,各部件螺姆是否旋紧。
2、检査泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1-2.5mm。
3、泵的吸入口到容器底部之间距离为吸入口径的2~3 倍。泵体与器壁距离应大于口径的2 .5倍。
4、泵的出液管路,应另设支架支撺,其重量不允许支撑在泵上。
5、检査电机的旋转方向,使泵的旋转方向符合指示方向。
6、关闭出口管路上的闸阀,接通冷却水管。
7、起动电机,慢慢开启出口管闲阀到痛要的位置,投入正常运转。
8、经常检查泵和电机的情况.轴承温升不应超过75℃,轴承盒内应加足够黄油。

性能参数

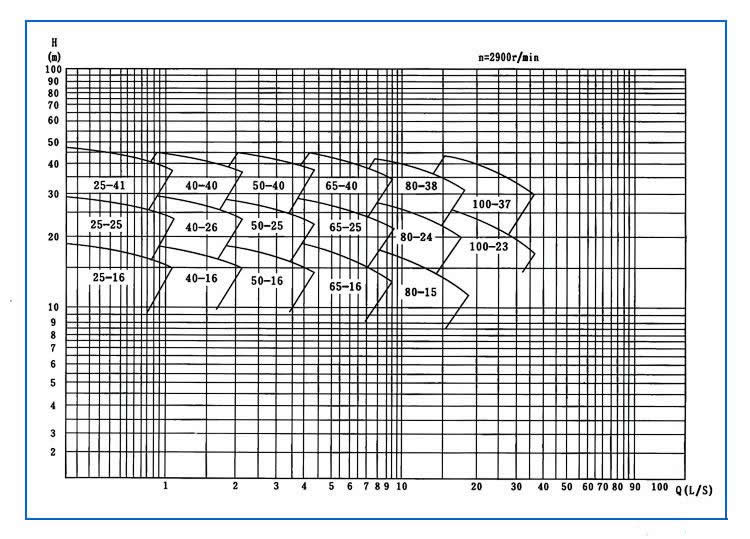

1.曲线图

2.参数表

型 号
出口
直径
(mm)
流量Q
扬程
(m)
转速
(r/min)
功率(KW)
(m3/h)
(L/s)
轴功率
电机
功率KW
25FY-16
25
3.6
1
16
2900
0.713
1.5
25FY-16A
25
3.27
0.91
13
2900
0.713
1.5
25FY-25
25
3.6
1
25
2900
1.16
2.2
25FY-25A
25
3.27
0.91
20
2900
1.16
2.2
25FY-41
25
3.6
1
41
2900
2.51
4
25FY-41A
25
3.27
0.91
33
2900
2.51
3
40FY-16
32
7.2
2
16
2900
0.78
2.2
40FY-16A
32
6.55
1.82
13
2900
0.78
1.5
40FY-26
32
7.2
2
26
2900
1.45
3
40FY-26A
32
6.55
1.82
21
2900
1.45
3
40FY-40
32
7.2
2
40
2900
2.53
5.5
40FY-40A
32
6.55
1.82
32
2900
2.53
5.5
50FY-16
40
14.4
4
16
2900
1.18
3
50FY-16A
40
13.1
3.64
13
2900
1.18
3
50FY-25
40
14.4
4
25
2900
1.96
4
50FY-25A
40
13.1
3.64
20
2900
1.96
3
50FY-40
40
14.4
4
40
2900
3.73
7.5
50FY-40A
40
13.1
3.61
33
2900
3.73
5.5
65FY-16
50
28.8
8
16
2900
2.16
4
65FY-16A
50
26.2
7.28
13
2900
2.16
3
65FY-25
50
28.8
8
25
2900
3.56
5.5
65FY-25A
50
26.2
7.28
21
2900
3.56
5.5
65FY-40
50
28.8
8
40
2900
6.04
11
65FY-40A
50
26.2
7.28
33
2900
6.04
11
80FY-15
65
54
15
15
2900
3.34
7.5
80FY-15A
65
49.1
13.65
12
2900
3.34
7.5
80FY-24
65
54
15
24
2900
5.43
11
80FY-24A
65
49.1
13.65
20
2900
5.43
11
80FY-38
65
54
15
38
2900
9.64
18.5
80FY-38A
65
49.1
13.65
31
2900
9.64
15
100FY-23
80
100.8
28
23
2900
9.25
18.5
100FY-23A
80
91.8
25.5
18
2900
9.25
15
100FY-37
80
100.8
28
37
2900
14.73
22
100FY-37A
80
91.8
25.5
31
2900
14.73
22



浓硫酸泵耐腐蚀性能

介质名称

浓度%

温度℃

硫酸

80~98

25~50

硫酸

大于102

25~60

玻璃钢系列产品耐腐蚀性能

介质名称

浓度%

使用温度℃

盐酸

任意

120

盐酸(气体)



40~60

硫酸

35左右

80~110

硫酸

4-5

80~100

硝酸

5-10

常温

乙酸

98-99

常温

乙酸

30

≤30

100

120

******

70

-10~120

磺酸

30

80~100

乳酸

80

100

苯酚磺酸液

70~80g/L

60±2

芒硝

硫酸钠d=1.3

90~95

硫氰酸钠

51

120

含氯化铵水蒸气



100

氯化铵饱和溶液

PH7~9

110~150

盐水

饱和

-10~120

甲醉

〉98

-10~120

氯酵

40-98

-10~20

琉氰酸酷



55

异丙醚

99

常温

乙酸酐

65

90~130

三氧化硫



80

三氯化垸

95

-10~120

90

-10~120

甲苯



-20~110

醋酸含氯离子混合液



80

溴化氢、盐酸、三氯氧磷混合液



80

光气甲苯溶液



-20~110

偶氮二******原液



110

维纶醛化液

硫酸钠200g/L

68~72

维纶醛化液

琉酸315g/L

68~72

维纶醛化液

甲醛32g/L

68~72

纺丝凝固液

硫酸钠416G/L

45

烃化液含盐酸苯等

PH2

105

******、盐酸三氯化钼混合液



95

含10%~15%的氯化氢的氯化铵溶液



100~105

污水

pH5.4~9.5

常温

烟气脱硫、除尘





注释:1、本说明书中的耐腐蚀数据公供选择参考,不做产品验收标准。
2.不在此范围内的介质、浓度、温度可根据用户特殊要求进行腐蚀试验。

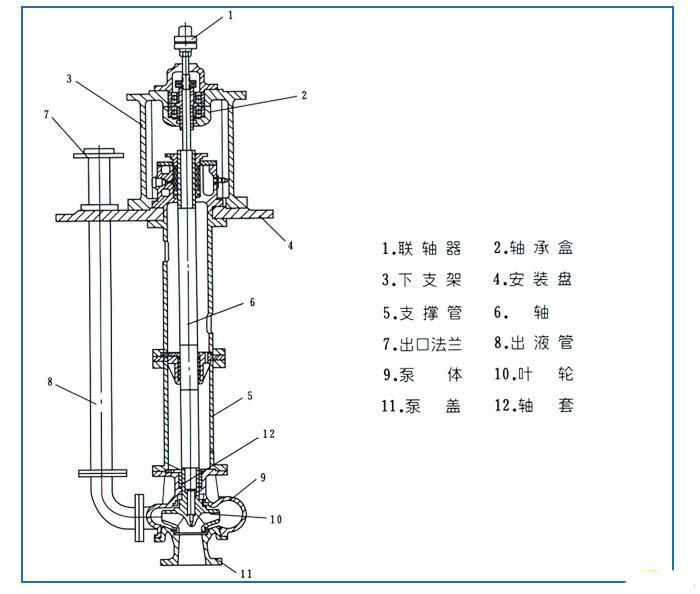

FY系列液下泵结构图

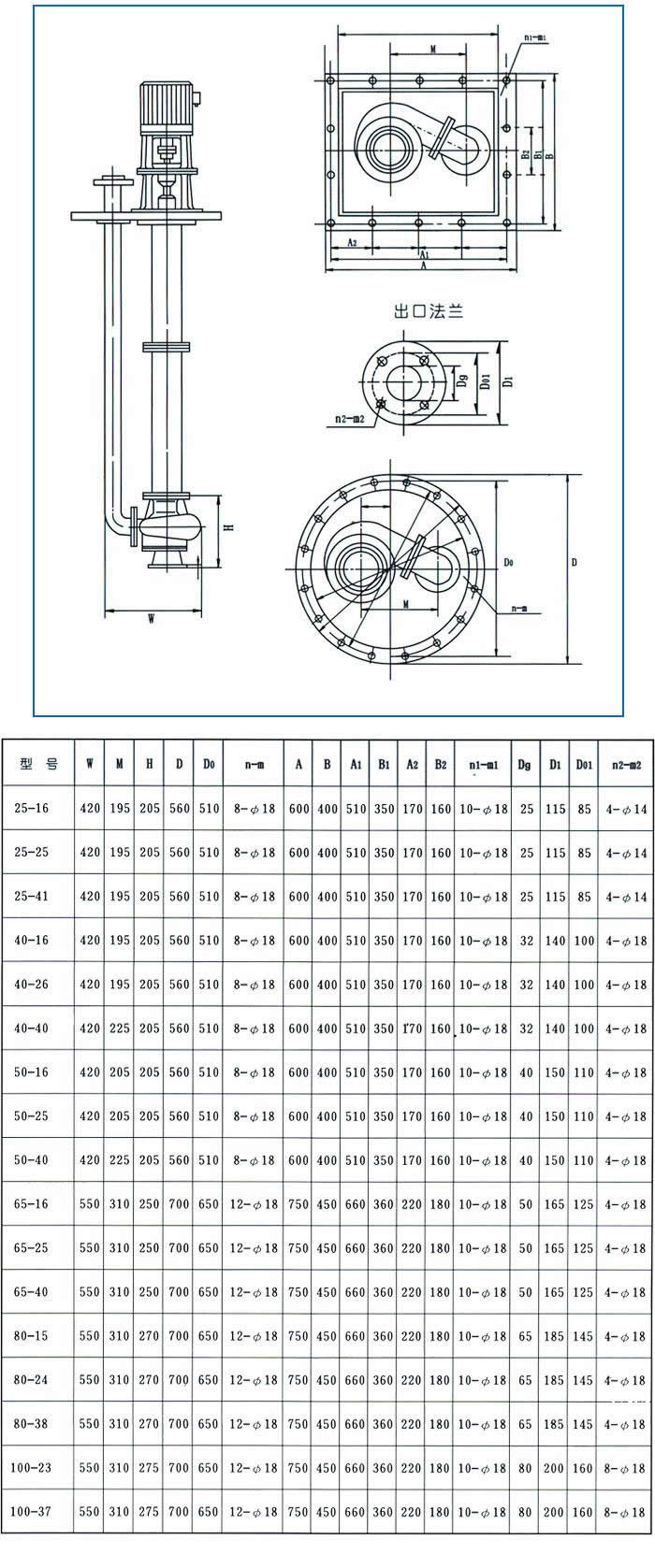

FY系列液下泵安装尺寸
