产品中心

轴流泵系列

  • 产品名称:QZ型潜水轴流泵
  • 流量范围:0.12--12m*m*m/s
  • 扬程范围:2--14m
  • 使用温度:0℃ - 60℃
  • 输送介质:污水、泥浆水、清水
  • 工作压力:0.6MPA
  • 过流材质:铸铁、不锈钢
  • 0

QZ型潜水轴流泵产品简介

潜水泵站因土建简单,工程造价低,维护管理简便易于自动化,工作可靠性好,美化环境而得到迅速发展。
潜水泵站的主要设备-潜水电泵(简称潜水泵),有QZ型潜水轴流泵和HW型潜水轴流泵,是将电机与轴流泵和混流泵结合而成的机电合一产品,是传统长轴轴流泵和混流泵的更新换代产品。
潜水泵与传统长轴泵除使用场合、进出水每件]特性参数基本上保持一致外。还具有以下几点显著优势:
1,泵站工程总投资节省30%以上;
2,建设周期节约40%以上;
3,机组安装时间节约95%以上;
4,机组重量减轻50%以上;
5,省去泵站防洪墙投资;
6,维护费用低;
7,无运转噪音,操作简便,易于自动化运行;
8,地面建筑高度低,可省去泵房建筑,甚至可在地面以下建泵站。

因此,轴流泵和混流泵的新老客户,在新建泵站项目中可以方便地以潜水泵替代,可在老泵站改造项目中以潜水泵更新,此类泵型主要适用于下列场合:
1,农田灌溉与水利;
2,市政排放雨水及轻度污水;
3,工业中工艺用水、冷却水;
4,水利中调水工程。

本公司潜水泵名义出水口径从350、500、600、700、800、900、1000、1200、400、1600共计十种口径,流量范围0.12--12m*m*m/s,扬程范围2--14m;功率范围7.5--630KW;电压等级380V、66V、3KV、6KV、10KV。

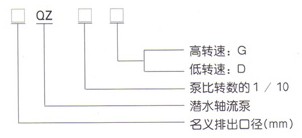

QZ型潜水轴流泵型号说明

·潜水轴流泵
QZ型潜水轴流泵型号说明

·潜水混流泵

QZ型潜水轴流泵型号说明


QZ型潜水轴流泵结构说明

QZ潜水混流泵,泵段由进水喇叭口,叶轮部位,叶轮外壳和导叶体四大零件组成。
潜水电机是全密封干式异步电动机,机壳将电机封闭,电机上端电缆出线处有静密封装车,电机下端盖出轴处有转动密封装置,潜水电机具有一切运行的安全可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警和保护装置,不影响电机正常运转的早期渗漏(只报警)。当线圈温度超过135℃、轴承温度超过90℃时,采用断电保护,所有保护器由一个潜水泵专用保护器进行监控,以保证潜水泵的安全使用。

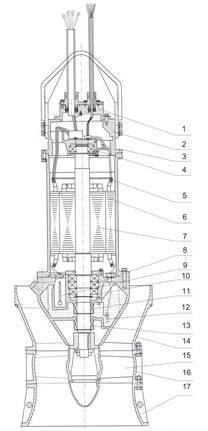

QZ型潜水轴流泵结构总图
QZ型潜水轴流泵结构总图
1、接线盒盖
2、上端盖
3、渗漏报警器
4、上轴承
5、热保护器
6、定子
7、转子
8、下轴承
9、渗漏报警器
10、下端盖
11、上机械密封
12、电极探头
13、下机械密封
14、导叶体
15、叶轮部件
16、叶轮外壳
17、进口喇叭

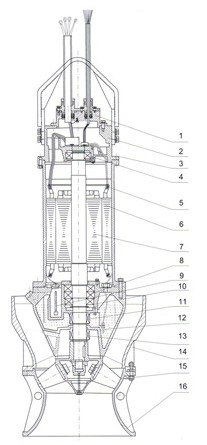

QH型潜水流泵结构总图
QH型潜水流泵结构总图
1、接线盒盖
2、上端盖
3、渗漏报警器
4、上轴承
5、热保护器
6、定子
7、转子
8、下轴承
9、渗漏报警器
10、下端盖
11、上机械密封
12、电极探头
13、下机械密封
14、导叶体
15、叶轮部件
16、进口喇叭

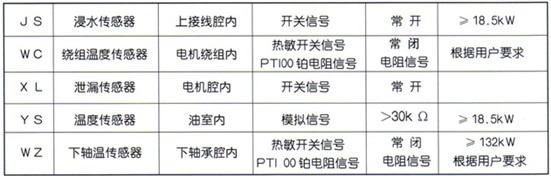

潜水流轴泵、混流泵内部传感器布置图
潜水流轴泵、混流泵内部传感器布置图
传感器输送信号由潜水电泵保护器接受。该保护器对每一个输出信号,包括开关量或模拟量分别输出一个开关信号,并在保护器上显示出报警闪光信号。

潜水流轴泵、混流泵内部传感器布置图

性能参数

(一)轴流泵(QZ)性能参数与型谱

  ·3500QZ-70G ·350QZ-70D ·350QZ-100 ·350QZ-125 ·500QZ-70G
  ·500QZ-70D ·500QZ-100GA ·500QZ-100DA ·500QZ-100GB ·500QZ-100DB
  ·500QZ-125G ·500QZ-125D ·500QZ-160D ·500QZ-160G ·600QZ-70
  ·600QZ-100G ·600QZ-100D ·600QZ-125 ·600QZ-160G ·600QZ-160D
  ·700QZ-50 ·700QZ-70G ·700QZ-70D ·700QZ-100G ·700QZ-100D
  ·700QZ-125G ·700QZ-125D ·700QZ-160G ·700QZ-160D ·800QZ-50
  ·800QZ-70G ·800QZ-70D ·800QZ-100G ·800QZ-100D ·800QZ-125G
  ·800QZ-125D ·900QZ-50 ·900QZ-70 ·900QZ-100G ·900QZ-100D
  ·900QZ-125 ·900QZ-180 ·1000QZ-50 ·1000QZ-70 ·1000QZ-100
  ·1000QZ-125 ·1000QZ-160 ·1200QZ-70 ·1200QZ-100 ·1200QZ-125
  ·1200QZ-160 ·1300QZ-70 ·1300QZ-100 ·1300QZ-125 ·1300QZ-160
  ·1400QZ-70 ·1400QZ-100 ·1400QZ-125 ·1400QZ-160 ·1600QZ-100
  ·1600QZ-125 ·1600QZ-160

(二)混流泵(QH)性能参数与型谱

  ·500QH0.6-8 ·600QH0.7-12 ·600Q.7-12A ·600QHB0.8-16 ·700QH0.9-10
  ·700QH0.9-10 ·700QH1.2-12 ·700QH1.4-16A ·900QH1.8-10 ·900QH1.8-10A
  ·900QH1.7-12 ·900QH1.7-12A ·900QH2.2-16 ·1000QH2.6-12 ·1000QH2.6-12A
  ·1200QH3.1-12 ·1200QH3.1-12A

QZ型潜水轴流泵安装形式及尺寸

较小的QZ潜水轴流泵、QH潜水混流泵用开关敞式进水,安装形式为井筒弯管式安装、钢制井筒式安装、混凝土预制井筒式安装。井筒弯管式安装、钢制井筒式安装由本公司提供整套井筒,混凝土预制井筒式安装由本公司提供安装底座(含防转装置)、井盖。
安装时,将潜水电泵吊入井筒着底为止,导叶体上的斜面与支架座斜面配合,止水橡皮(O型圈)起密封作用。
较大的潜水泵(叶轮直径一般在1米以上),采用带封闭进水流道的安装形式

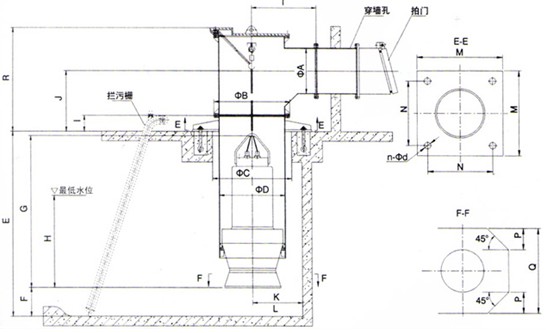

1、井筒弯管式安装及尺寸
井筒弯管式安装及尺寸
注:
(1)、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸。其中泵站设计的水力尺寸仅作为参考值。
(2)、尺寸A依据流量确定,以控制流速,减少水力损失,表中尺寸为参考值。如需要,可适当加大;尺寸E、J依据泵站具体条件确定;尺寸R为最小参考值,如条件许可,可适当加大。

上述尺寸均依据客户要求确定。

(3)、泵中心距后池壁≤K。
(4)、同池两泵中心距≥L。


2、钢制井筒式安装及尺寸
钢制井筒式安装及尺寸
注:
(1)、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸,其中泵站设计的水力尺寸仅作为参考值。
(2)、尺寸A依据流量确定,以控制流速,减少水力损失,表中尺寸为参考值,如需要,可适当加大;尺寸E、J、R依据泵站具体条件确定。
(3)、泵中心距池壁≤K。
(4)、同池两泵中心距≥L。

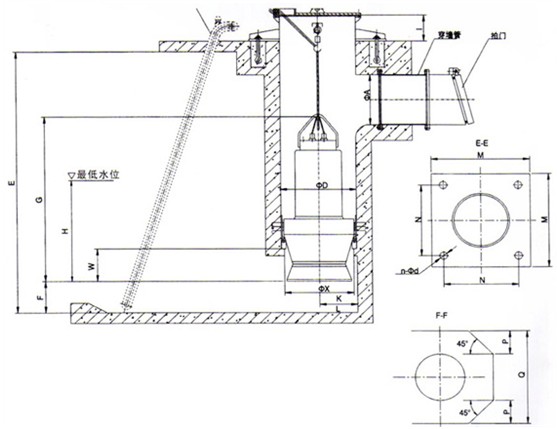

3、混凝土预制井筒式安装及尺寸
混凝土预制井筒式安装及尺寸
注:
(1)、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸。其中泵站设计的水力尺寸仅作为参考值。
(2)、尺寸A依据流量确定,以控制流速,减少水力损失,表中尺寸为参考值。如需要,可适当加大;尺寸E依据泵站具体条件确定;尺寸R为最小参考值,如条件许可,可适当加大。
(3)、泵中心距后池壁≤K。
(4)、同池两泵中心距≥L。


4、封闭进水流道的混凝土预制井筒式安装及尺寸
   簸箕形进水流道

簸箕形进水流道
注:
(1)、进水流道可配肘形、钟形、簸箕形流道,安装尺寸表中的流道尺寸为簸箕形流道(仅供参考)。
(2)、淹没深度除需要满足表中要求外,还必须比流道进口上缘至少高500mm。
(3)、一般来说,泵段安装尺寸由供货方提供,淹没深度由供货方与设计方共同确定。再通过装车试验验证确定;进出水流道的几何尺寸由设计单位按规范进行数模计算,初步确定后再进行装置模型试验,厂家提供的流道几何尺寸供设计单位设计时参考。
(4)、供货方提出的流道几何尺寸仅供用户现设计方参考。
