产品名称：KCB、2CY型齿轮油泵
流量范围：1.1～150 m3/h
扬程范围：0.28～1.45 M
使用温度：200℃
输送介质：清水油酸液碱液食品
工作压力：1.6MPa
过流材质：不锈钢、铸铁
0

产品概述

2CY、KCB齿轮式输油泵

1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。

本型泵在泵体中装有一对回转齿轮，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵运转时主动齿轮带动被动齿轮旋转，当齿轮脱开啮合时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，齿轮进入啮合时液体被挤出而排出泵外。

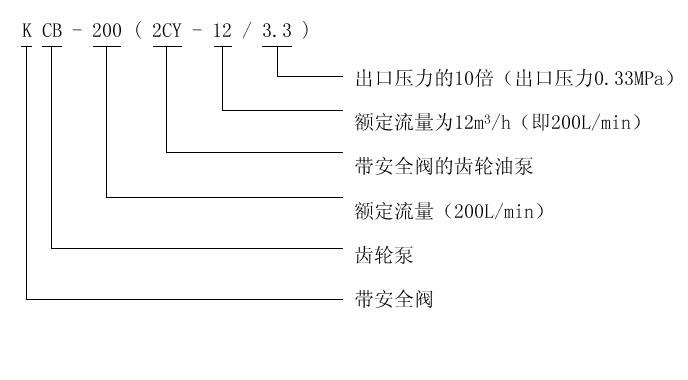

型号意义

结构说明

本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。

1、泵体、前后盖等零件为灰铸铁件，齿轮用优质碳素钢制作；亦可根据用户需要用铜材或不锈钢制作。

2、安全阀。

2CY系列齿轮式润滑泵自身不带安全阀，用户在使用时需自行在管路系统中安装安全阀。KCB,2CY系列齿轮式输油泵在后泵盖或泵体上方装有安全阀，当泵或排出管道发生故障或

将排出阀门完全关闭而产生高压和高压沖击时安全阀就会自动打开，卸除部分或全部的高压液体回

到吸入腔，从而对泵及管道起到安全保护作用。

3、轴承。

2CY系列齿轮式润滑泵全部采用DU轴承；可根据用户要求采用锡青铜轴承。&0818.3-83.3、2CY1.1齿轮式输油泵采用DU轴承；可根据用户要求采用锡青铜轴承。

KCB133-960、2CY8-60齿轮式输油泵有采用DU轴承，锡青铜轴承和滚动轴承三种结构，需在订货时注明。订货时未注明者均按DU轴承结构供货。

轴承为内置型式，依靠被输送介质进行润滑；011轴承和锡青铜轴承能在非润滑性介质中工作。

4、轴封。

本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。

a. 骨架油封：骨架油封的特点是维护、更换方便，成本低，但寿命较短。丁晴胶骨架油封适用于1001：以下工作环境；氟橡胶骨架油封适用于200℃以下工作环境。

b. 1机械密封：机械密封的特点是密封可靠、寿命长，成本高。机械密封的基体用不锈钢制造，动、静环视介质不同分别由YG8硬质合金或YG8-石墨制造，使用温度在200℃以下。

c. 填料密封：填料密封仅用于高温油泵，其特点是耐高温，有少量泄漏。使用过程中需根据泄漏情况经常进行调整，使用温度在250℃：以下。

用户需何种型式的密封结构需在订货时注明。凡订货时未注明者均按丁晴胶骨架油封结构供货。

5、进、出油口型式：

2CY系列齿轮式润滑泵进、出油口为与口径对应的英制管螺纹（G),直接制作在泵体上。

KCB18.3-200、2CY1.1-12齿轮式输油泵配带管螺紋口的腰形法兰；其余泵不配带法兰，当用户需要配带法兰时，应在订货中注明。

6、泵与电机用弹性联轴器连接，并安装在公共底盘上。

使用时应注意事项

1、安装

a.安装前应检查泵在运输中是否受到损坏，如电机是否受潮、泵进出口的防尘盖是否损坏而使污物进入泵腔内部等。

b.安装管道前应先对管道内壁用清水或蒸气清洗干净。安装时应避免使管道的重量由泵来承担，以免影响泵的精度及寿命。

c.油泵应尽量靠近油池；管道各联接部位不得漏气、漏液，否则会发生吸不上液体的现象。

d.为防止颗粒杂盾等污物进入泵内，应在吸入口安装金属过滤网，过滤精度为30目/in，过滤面积应大于进油管横截面积三倍以上。

e.进出口管路建议安装真空表及压力表，以便监视泵的工作状态。

f.当油池较深、吸油管路较长或介质粘度较高而造成真空度过高时，可将进油管加粗一挡。吸油管路较长时还应安装底阀。

2、工作前的检查

a.泵的各紧固件是否牢固。

b.主动轴转动是否轻重均匀一致。

c.进出管道的阀门是否打开。

d.泵的旋转方向是否符合要求。

e.初次使用前应向泵内注入适量介质。

3、工作时的维护

a.注意泵的压力表及真空表的读数应符合该泵所规定的技术规范以内。

b.当泵在运转中有不正常的噪音或温升过高时，应立即停泵检查。

c.一般情况下，不得任意调整安全阀，如需调整时，要用仪器校正。使安全阀的截止压力为泵

d.额定压力的1.5-2倍。4、泵的停止

a.切断电源。

b.关闭进出管道阀门。

故障与排除

现象	产生原因	排除方法
不排油或排油量少	1、吸入高度超过额定值 2、吸入管道漏气 3、旋转方向不对 4、吸入管道堵塞或阀门关闭 5、安全阀卡死或研伤 6、液体温度低而粘度增大	1、提高吸入液面 2、检查各接合处，最好加密封材料密封 3、按泵的所示方向纠正 4、检查管道是否堵塞，阀门是否全开 5、拆开安全阀清洗并用细研磨砂研磨阀孔，使之密合 6、予热液体或降^^非出压力
密封漏油	1、密封圈磨损 2、填料密封填料磨损 3、机械密封磨损或有划痕等缺陷 4、机械密封弹簧失效	1、更换密封圈 2、调节填料压盖松紧，使之不漏且轴能转动；补充填料 3、更换动静环或重新研磨 4、更换弹簧
噪音或振动大	1、吸入管或过滤网堵塞 2、吸入管伸入液面较浅 3、管道内进入空气 4、排出管道阻力太大 5、齿轮轴承或侧板严重磨损 6、吸入液体的粘度太大 7、吸入高度超过额定值	1、消除过滤网上的污物 2、吸入管应伸入液面以下 3、检查各联接处，使其密封 4、检查排出管道及阀门是否堵塞 5、拆下清洗，并修整缺陷或更换 6、加温降粘处理 7、减少吸油高度及缩短吸油管长度

性能参数

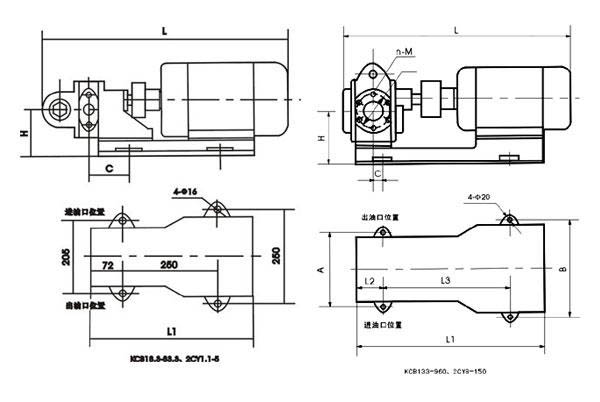

型号	流量 m³/h	压力 MPa	真空度 m.H2O	进出口径 mm	H	L	L1	L2	L3	A	B	C	D	n-m	进出口距离 K	配用电机型号	功率 KW
KCB18.3 2CY1.1/14.5	1.1	1.45	5	G3/4"	109	583	405	72	250	205	250	79	-	-	200	Y90L-4	1.5
KCB33.3 2CY2/14.5	2	1.45	5	G3/4"	119	618	437	72	250	205	250	79	-	-	200	Y100L1-4	2.2
KCB55 2CY3.3/3.3	3.3	0.33	5	G1"	109	588	405	72	250	205	250	86	-	-	200	Y90L-4	1.5
KCB83.3 2CY5/3.3	5	0.33	5	G1¹/2"	119	658	437	72	250	205	250	99	-	-	200	Y100L2-4	2.2
KCB133 2CY8/3.3	8	0.33	5	G2"	182	778	688	130	450	250	340	32	-	-	260	Y132S-6	3
2CY8/6	8	0.6	5	G2"	182	818	688	130	450	250	340	32	-	-	260	Y132M1-6	4
2CY8/10	8	1.0	5	G2"	182	818	688	130	450	250	340	32	-	-	260	Y132M2-6	5.5
2CY12/1.3	12	0.13	5	G2"	172	703	576	130	370	250	305	32	-	-	260	Y112M-4	4
KCB200 2CY12/3.3	12	0.33	5	G2"	182	778	688	130	450	250	340	32	-	-	260	Y132S-4	5.5
2CY12/6	12	0.6	5	G2"	182	778	688	130	450	250	340	32	-	-	260	Y132S-4	5.5
2CY12/10	12	1.0	5	G2"	182	818	688	130	450	250	340	32	-	-	260	Y132M-4	7.5
KCB300 2CY18/3.6	18	0.36	5	70	187	898	723	120	480	280	340	45	123	6-M14	234	Y132M2-6	5.5
2CY18/6	18	0.6	5	70	242	983	912	155	600	280	380	30	123	6-M14	234	Y160M-6	7.5
KCB483 2CY29/3.6	29	0.36	5	70	187	898	723	120	480	280	340	45	123	6-M14	234	Y132M-4	7.5
2CY29/6	29	0.6	5	70	242	983	912	155	600	280	380	30	123	6-M14	234	Y160M-4	11
KCB633 2CY38/2.8	38	0.28	5	100	230	1094	912	155	600	280	380	60	158	8-M16	280	Y160L-6	11
2CY38/6	38	0.6	5	100	286	1224	943	150	650	360	360	65	158	8-M16	280	Y200L2-6	22
KCB960 2CY60/3	60	0.3	5	100	230	1159	955	155	650	280	410	60	158	8-M16	280	Y180L-4	22
2CY100/3	100	0.3	5	150	440	1586	1325	110	550×2	450	450	-20	210	8-M16	400	Y250M-8	30
2CY100/6	100	0.6	5	150	465	1856	1536	138	420×3	600	600	8	210	8-M16	400	Y315S-8	55
2CY120/3	120	0.3	5	150	440	1586	1325	110	550×2	450	450	-20	210	8-M16	400	Y250M-8	30
2CY120/6	120	0.6	5	150	465	1856	1536	138	420×3	600	600	8	210	8-M16	400	Y315S-8	55
2CY150/3	150	0.3	5	150	460	1696	1376	138	550×2	500	500	8	210	8-M16	400	Y280S-8	37
2CY150/6	150	0.6	5	150	465	1946	1536	138	420×3	600	600	8	210	8-M16	400	Y315M1-8	75

注：1、表中参数为50℃,30C.S.t粘度条件下的数值。
2、KCB18.3～200、2CY1.1～12配带管螺纹口的腰形法兰；KCB300～960、2CY18～150不配带法兰，需用户自行加工。

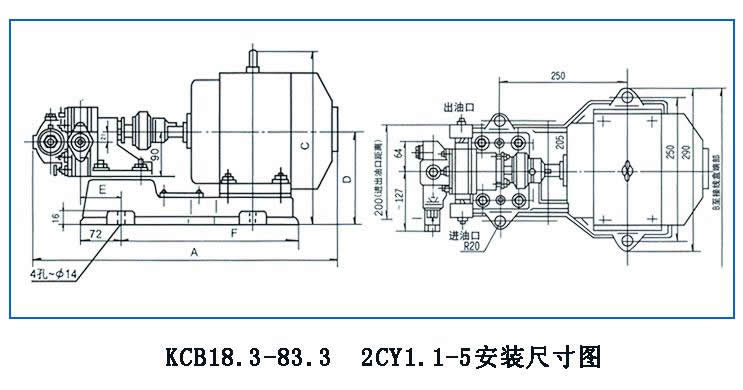

安装尺寸

型号	电动机		A	B	C	D	E	G"	L
型号	型号	功率	A	B	C	D	E	G"	L
KCB18.3-2	Y-90L-4	1.5	583	300	230	130	79	3/4"	230
KCB33.3-2	Y-100L1-4	2.2	618	325	285	140	79	3/4"	250
KCB55-2	Y-90L-4	1.5	588	300	230	130	86.5	1"	230
KCB83.3-2	Y-100L1-4	2.2	658	325	285	140	99	3/2"	250

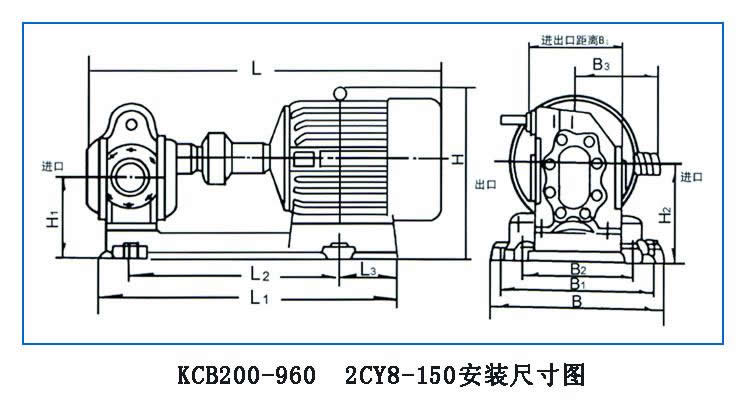

型号	L	L1	L2	L3	H	H1	H2	B	B1	B2	B3
KCB-300	855	690	470	100	413	188	230	410	370	315	210
KCB-483.3	855	690	470	100	413	188	230	410	370	315	210
KCB-200	800	655	450	116	315	182	220	380	340	250	210
KCB-633	1116	898	570	163	510	210	305	440	390	280	237
KCB-960	1156	941	600	176	555	210	305	460	410	280	237
