磁力泵系列

产品名称：CQ型磁力驱动泵
流量范围：1.2～60 m3/h
扬程范围：5～50 M
使用温度：-20℃ - 120℃
输送介质：清水油酸液碱液
工作压力：1.6MPa
过流材质：不锈钢氟塑料工程塑料
0

产品概述
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进、具有全密封、无泄漏、耐腐蚀等特点，其性能达到国外同类产品的先进水平。

主要特点
磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

产品用途
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。

型号意义

安装和使用

1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。

3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。

4.检查电机旋转方向是否与磁力泵转向标记一致。

5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

使用注意事项

1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。

2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。

3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。

4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。

5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。

6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5〜2mm时，应更换轴承和轴向动环。

故障与排除

故障形式	产生原因	排除方法
泵不出水	水泵反转逬水管道漏气泵腔蓄水太少电压太高，启动时联轴器打滑吸程太高	改变电机接线社绝漏气增加蓄水量调正电压降低泵安装位置
流量不足	吸入管径太小叶轮流道阻塞扬程过高转速太低	调换进水管清洗叶轮开大出水阀恢夏额定转速
扬程过低	流量过大转速太低	关小出水阀恢复额定转速
矂音太大	轴严重磨损轴套严重磨损驱动磁钢杯与隔离套接触	更换泵轴更换轴套拆除泵头重新组装
漏液	0型密封圏损坏	更换0型密封圏

材料耐腐蚀性能（供参考）

介质名称	浓度 %	聚丙烯		浓度 %	ABC
介质名称	浓度 %	25℃	50℃	浓度 %	20℃	60℃
硫酸	60	√			√	×
硝酸	25	√			√	O
盐酸	<36	√			√	√
氟氟酸	35	√			√	×
醋酸	<80	√			√	O
氢氧化钠	100	√			√	√
重铬酸钾	25	√			√	√
溴水		√			O	×
乙醇		√			√	√
丙酮		×			O
四氯乙烷		O			O	×
氟利昂22		√			O	O
漂白液	CL13%	√			O	O
电镀液		√			O	×
照相液		√			√	√

介质名称	浓度	不锈钢		浓度	陶瓷
介质名称	%	25℃	50℃	%	25℃	80℃
硫酸	＜5	√	X		V	V
硝酸	7070	V	√		V	V
盐酸		X			V	V
氟氟酸		X		0~100	X
醋酸	<20	√	√		V	V
氢氧化钠	70	√	√		0	X
重铬酸钾	40~60	V	V	10~20	V	V
溴水		0			V	V
乙醇		V	√		V	V
丙酮		V	V		V
四氯乙烷	50	V	V		V	V
氟利昂22		V			V	V
漂白液	C112%	X			V	V
电镀液					V	V
照相液		V			V	V

符号说明：V -优良. V -良好，0-可用.但腐蚀明显X -腐蚀严重，不适用。

性能参数

型号	口径		流量 (m³/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
型号	进口(mm)	出口(mm)	流量 (m³/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
14CQ-5	14	10	1.2	5	0.12	220/380	不锈钢
16CQ-8	16	12	1.8	8	0.18	220/380
20CQ-12	20	12	3	12	0.37	220/380
25CQ-15	25	20	5.4	15	1.1	380
32CQ-15	32	25	6.5	15	1.1	380
32CQ-25	32	25	4.8	25	1.1	380
40CQ-20	40	32	10	20	2.2	380
40CQ-32	40	32	11.5	32	4	380
50CQ-25	50	40	14.4	25	4	380
50CQ-32	50	40	13.2	32	4	380
50CQ-50	50	32	7.8	50	5.5	380
65CQ-25	65	50	16.8	25	5.5	380
65CQ-32	65	50	25	32	7.5	380
80CQ-32	80	65	50	32	11	380
50CQ-50	80	65	50	50	15	380
100CQ-32	100	80	60	32	15	380
100CQ-50	100	80	60	50	18.5	380
注:表中16CQ-8---100CQ-50都可配防爆电机

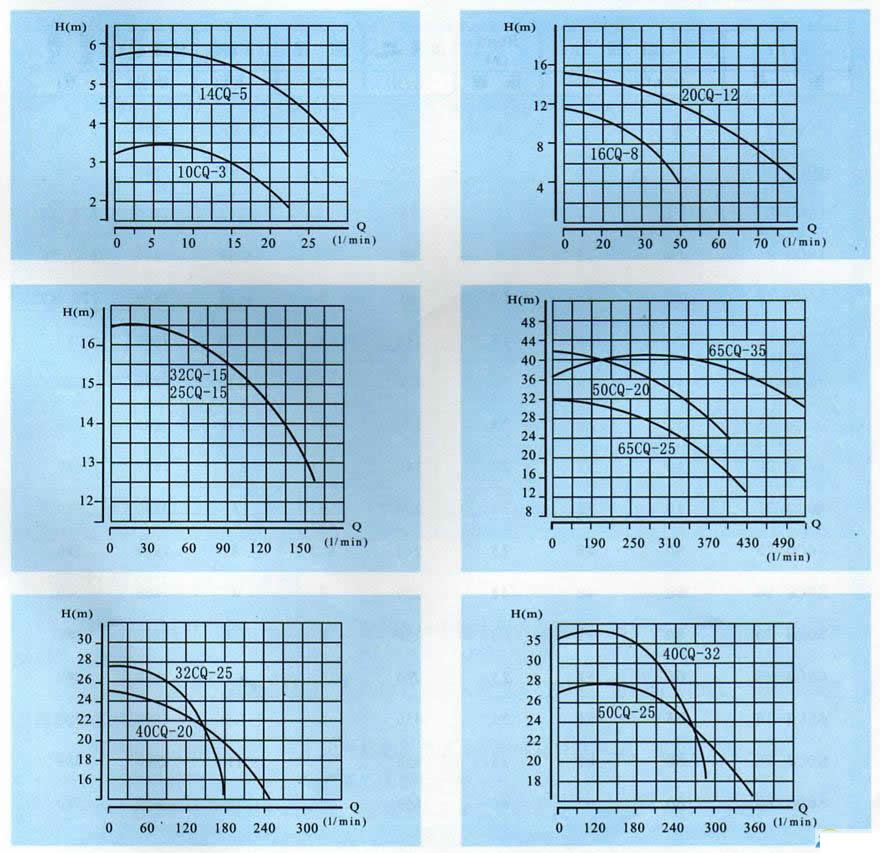

性能曲线
