产品名称：SPB型玻璃钢水喷射真空泵
流量范围：1.5～25 m3/h
扬程范围：5～30 M
使用温度：-20℃ - 120℃
输送介质：清水
工作压力：1.6MPa
过流材质：玻璃钢
0

产品概述

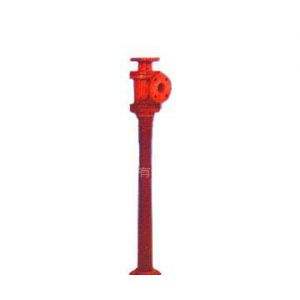

SPB型玻璃钢水喷射真空泵

玻璃钢喷射器配备相应的离心水泵即可抽真空,喷射器不需高位安装，平地安装即可。喷射器具有安装方便不用维修.价格便宜的优点.

玻璃钢模压喷射器除具有防腐喷射器的特点外还具有模压密度大.内外表面光滑结实.耐用抗腐蚀性能更高，能与不锈钢件相比美等优点.

性能参数表

型号	水流条件			极限真空度	最大抽气量
型号	流量	压力	配套离心泵	极限真空度	最大抽气量
SPB50-120	>25m3/h	0.3MPa	S65×50-32	≥720mmHg	120m3/h
SPB50-72	>25m3/h	0.3MPa	S65×50-32	≥720mmHg	72m3/h

外型尺寸及安装尺寸

型号	D1	d1	N1-φ1	D2	d2	N2-φ2	D3	d3	N3-φ3	L	H
SPB50-120	160	125	4-18	160	125	4-18	195	160	4-18	115	1290
SPB50-72	160	125	4-18	160	125	4-18	160	125	4-18	115	350

水喷射真空泵安装及注意事项

1、从水泵至水喷射真空泵的冷水进入管路，应尽量减少管路长度和弯头，使阻力损失减小。
2、排水管要求垂直而无弯头。
3、各接口要求严密，避免泄漏。
4、安装时用户照扩散管出口管径门配钢管一段做尾管长度一般应在1米以上，但不伸入循眼皮浅环水池中。
5、故障：真空度达不到原因：按装管道连接渗漏、喷咀堵塞、水泵流量压力不足，真空表失灵。
