产品中心

往复泵系列

  • 产品名称:WBR高温往复泵
  • 流量范围:3~40 m3/h
  • 扬程范围:0.7~3 M
  • 使用温度:0℃ - 110℃
  • 输送介质:清水 泥浆 油 酸液 碱液
  • 工作压力:1.6MPa
  • 过流材质:不锈钢、铸铁
  • 0

产品概述
WBR高温往复泵是本单位专为炼油、造纸、油毡、石化等行业设计生产的一种新颖泵,该泵设计合理,结构紧凑,是一种很有使用前途的输送设备,该泵对于一些用户仍在使用的蒸气往复泵,环保代替产品。本泵适用于温度在150一400℃之间的热水、热油或其它物化性能类似于油水的高温介质。

产品特点
本泵机体部份由齿轮箱,电机、飞轮十字头等构成,齿轮箱采用飞溅方式润滑。
泵体由铸钢组成双层夹套结构,夹套内可通蒸气,以进进保温(如重油类),泵阀结构采用球阀方式,密封可靠、动作灵敏。泵头和箱体之间有冷却套隔开,冷却套用自来水循环方式,有效地阻止泵头热量向箱体部扩散。本泵密封填料。采用国内最先进的石墨纤维高温填料,其它零部件均采用耐热钢及时效处理,保证了该泵的使用寿命。

安装注意事项
1.本泵水平安装在20-30mm高的水泥混凝土基础上,进出口管路不得负担其它物体及管路的重量
2.齿轮臬内加注120#工业齿轮油。
3.在管路容易堵塞的场合,须安装安全阀,以保证泵的安全运行,如用户需另处订货,请向本公司提出。
4.冬季用泵须检查蒸气是否畅通,以免介质冻结时开泵造成损坏。
5.开泵前必须先打开进出口阀门。


WBR高温往复泵性能参数

型号
流量
m3/h
压力
kg/cm2
活塞直径
mm
活塞行程
mm
往复次数
z/min
电机功率
r/kw
泵口径(法兰)
吸口
出口
WBR--5/7
5
7
100
100
65
1450/3
11/2"
11/2"
WBR--3/10
3
10
100
100
42
1450/3
11/2"
11/2"
WBR--20/7
20
7
160
120
73
1450/7.5
21/2"
21/2"
WBR--15/15
15
15
160
120
50
1450/7.5
21/2"
21/2"
WBR--30/15
30
15
210
150
47
1450/18.5
4"
4"
WBR--25/30
25
30
210
150
40
1450/22
4"
4"
WBR--40/10
40
10
250
150
47
1450/18.5
4"
4"
WBR--40/20
40
20
250
150
47
1450/22
4"
4"

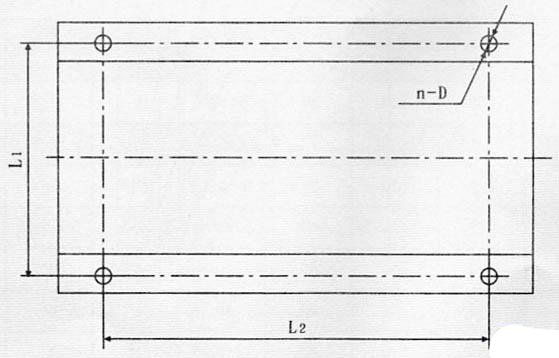

底脚安装图

安装尺寸

机座号

L1

L2

底脚孔

长(L)

宽(D)

高(H)

H1

H2

WBR-5/7

360

400

6-Φ20

980

650

810

120

650

WBR-3/10

360

400

6-Φ20

980

650

810

120

650

WBR-20/7

420

400

6-Φ22

1510

700

940

130

850

WBR-15/12

420

400

6-Φ22

1510

700

940

130

850

WBR-30/15

560

490

8-Φ24

2150

720

1100

180

980

WBR-25/20

560

490

8-Φ24

2150

720

1100

180

980

WBR-40/10

560

490

8-Φ24

2150

720

1100

140

1020

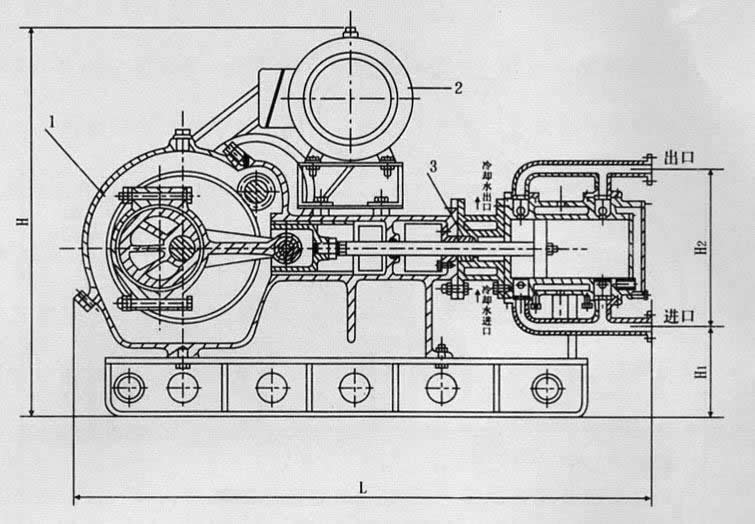

结构图

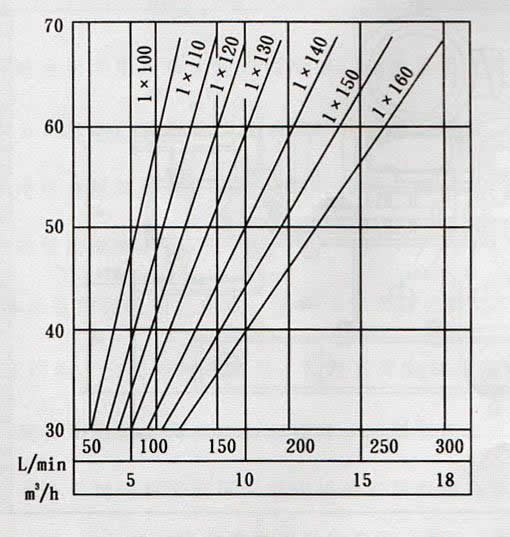

流量特性曲线
