产品中心

容积泵系列

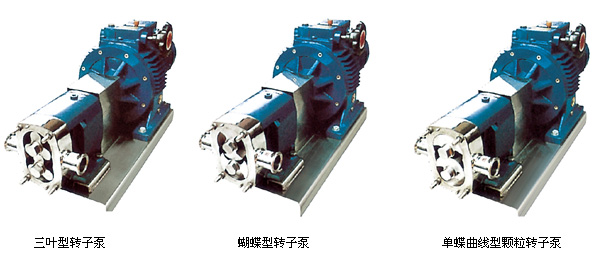

  • 产品名称:LQ3A转子泵
  • 流量范围:0.3~43 m3/h
  • 扬程范围:0~30 M
  • 使用温度:<200℃
  • 输送介质:泥浆
  • 工作压力:1.6MPa
  • 过流材质:不锈钢
  • 0

产品概述
LQ3A系列不锈钢转子泵(也称罗茨泵),系引进国外先进技术,经消化吸收,精心设计,研制而成,在目前国内同类产品中处领先地位,因为它不仅具备所有转子泵(例:齿轮泵、凸轮泵、螺杆泵……〕的共性,更有它独具的输送高粘度物料的特性,所以,我们又把这种泵称为胶体输送泵。

产品特点
本系列不仅具有其它转子泵的同等用途和特征,更有它别具一格的用途,适用于输送高粘度在0.02~100Pa.S温度在200℃以下稠油、原油、渣油、淮滑脂、橡胶、玻璃纤维、沥青。牙膏、化妆品、浆状食品、膏药、油脂、油墨、化纤浆料的任何的和物理的性能,保证原有品质不受丝毫影响,也适用于输送各种含微粒固体颗粒的腐蚀性液体。

产品用途
环境保护‘工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器
板框压滤机设备等。
船舶工业:轮底清洗、油水、油渣、油污水等戒指输送。
石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化:各种粘稠浆、乳化液、各种软膏化装品
食品罐头行业:各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液
建筑行业:水泥沙浆、石灰浆、涂料、糊状体的喷涂
采矿行业:矿井内的固体颗粒、地下水、污浆水
化学行业:各种悬浮液、油脂、各种胶体浆、各种粘合剂
印刷、造纸:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料
工业锅炉、电厂:水煤浆输送



性能参数

型号
每100r排量
(L)
建议调速范围
(rpm)
对应流量
(L/H)
电机功率
(kW)
LQ3A-6
6
200~500
650~1600
1.5
LQ3A-8
8
200~500
850~2160
1.5
LQ3A-12
12
200~500
1300~3200
2.2
LQ3A-20
20
200~500
2100~5400
3
LQ3A-30
30
200~400
3200~6400
4
LQ3A-36
36
200~400
3800~7600
5.5
LQ3A-52
52
200~400
5600~11000
5.5
LQ3A-66
66
200~400
7100~14000
7.5
LQ3A-78
78
200~400
9000~18000
7.5
LQ3A-100
100
200~400
11000~22000
11
LQ3A-135
135
200~400
15000~30000
11

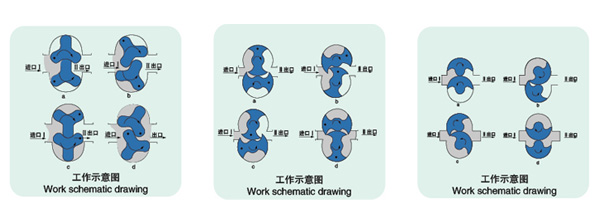

工作原理


转子泵又称胶体泵,三叶泵,鞋底泵等。依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于进口处产生吸力(真空度),从而吸入所要输送的物料。两转子将转子室分隔成几个小空间,并按a→b→c→d的次序运转。运转至位置a时,只有I室中充满介质; 到位置b时,B室中封闭了部分介质; 到位置c时,A室中也封闭了介质; 到位置d时,A、B室与Ⅱ室相通,介质即被输送至出料口。如此循环往复,介质(物料)即被源源不断地输送出。

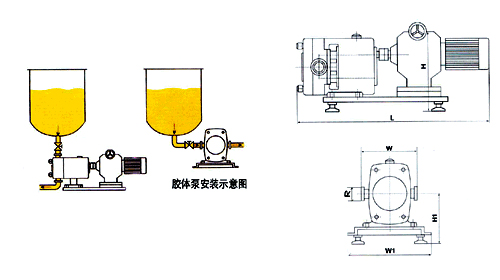

外型尺寸

应用范围

食品工业:酸牛 奶、鲜奶油、冰淇淋、乳酪块、乳清、啤酒、麦芽汁、酵母、汽 凝胶、染发剂、香油精、牙膏、洗涤剂、洗发精、鞋油、化妆品、香精、肥皂、香脂等。
制药工业:各型丸糊、乳化剂、糖浆、营养液、中药、膏状药剂、生物制品、鱼花粉、蜂皇浆、疫苗。
化工工业:脂肪、溶剂、树脂、聚合物、油漆、颜料、染料、涂料、润滑油、润滑脂、石油剂、乳化沥青、胶粘剂、塑料、炸药、玻璃钢、皮革 等。
建筑工业:各种涂料。包括内外墙涂料、防腐料、陶瓷涂料、油漆涂料、陶瓷釉料等。
其它工业:塑料工业、纺织工业、造纸工业、煤炭浮剂、纳米材料、生物化工等行业。主要应用特点

高粘度物料输送泵:
为容积式泵,低转速,高输出扭矩、耐高温的特点使转子泵在输送高粘度、高温度的物料的领域中得以大显身手。其独特的工作原理配合使用强劲的驱动系统。保证转子泵可以在低转速下输出强有力的驱动力矩,可以保证连续地、无滞止地输送物料,并且能够保证物料在输送过程中的物料性能不会破坏,这种泵可以输送的介质的粘度可高达1000000CP。

稀薄介质输送泵:
转子泵在输送特别稀薄的介质时,特别是在要求无脉动地输出稀薄介质时,也显示出比较大的性能优势。转子泵配备的驱动系统在被输送介质的粘度下降,泄露量增大时,可以以更高的转速运转。并保证输出流量的恒定。

卫生型输送泵:
所有与物料接触的零件均为符合卫生标准的不锈钢材料制作,能够满足所有的食品、饮料、医药、化工等行业的卫生和耐腐蚀场合的使用。

水冲洗机械密封:
可以提供具有水冲洗功能的机械密封结构,防止在输送高粘度物料的过程中发生物料凝结在机械密封的端面上而影响设备正常工作的情况,并能保证机械密封在险恶环境中的使用寿命。

几乎没有易损件:
转子泵在工作中不存在任何零件的磨损(除机械密封外),所有与物料接触的零件均为不锈钢制作,一对转子在工作中同步运转,相互间保持着一定的间隙,不产生任何的接触,不会有理论上的任何磨损,转子泵能够在高达220度的温度下的各种环境中工作。

技术参数

产品型号

每百转排量

(L)

建议调速范围(rpm)

对应流量
(L/H)

电机功率

(Kw)

进、出口管
径(mm)

LQ3A-3

3

200-500

300-800

0.55

Ø25×1.5

LQ3A-6

6

650-1600

0.75

Ø25×1.5

LQ3A-8

8

850-2160

1.5

Ø25×1.5

LQ3A-12

12

1300-3200

2.2

Ø38×1.5

LQ3A-20

20

2100-5400

3

Ø38×1.5

LQ3A-30

30

200-400

3200-6400

4

Ø42×1.5

LQ3A-36

36

3800-7600

4

Ø42×1.5

LQ3A-52

52

5600-11000

5.5

Ø51×1.5

LQ3A-66

66

7100-14000

7.5

Ø63.5×2

LQ3A-78

78

9000-18000

7.5

Ø63.5×2

LQ3A-100

100

11000-22000

11

Ø76×2

LQ3A-135

135

15000-30000

15

Ø89×2

LQ3A-160

160

17000-35000

18.5

Ø89×2

LQ3A-200

200

20000-43000

22

Ø100×2
