产品中心

隔膜泵系列

  • 产品名称:QBY衬氟/衬胶气动隔膜泵
  • 流量范围:0~30 m3/h
  • 扬程范围:0~60M
  • 使用温度:-10℃- 85℃
  • 输送介质:污水 酸液 碱液
  • 工作压力:0.6MPa
  • 过流材质:氟塑料
  • 0

产品介绍

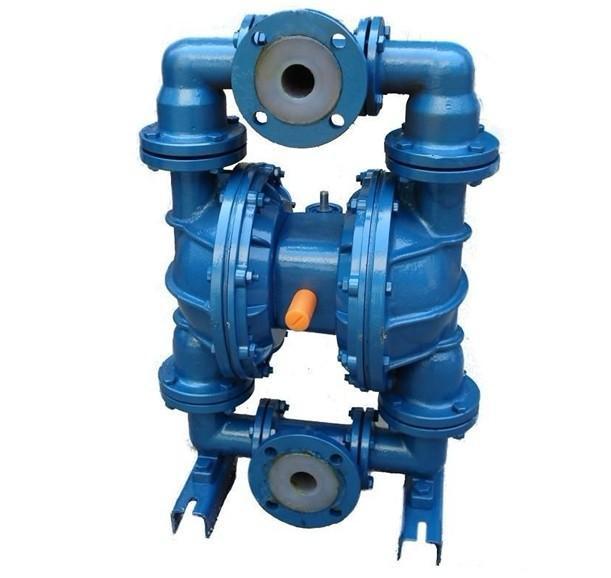

QBY型衬氟气动隔膜泵|QBY衬胶气动隔膜泵

公司生产的QBY系列衬聚四氟乙烯气动隔膜泵,衬丁晴橡胶、氯丁橡胶气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽.

公司目前已形成系列化生产,共有6种规格直径:φ25mm(1')、φ40mm(11/2')、φ50mm(2')、φ65mm(21/2')、φ80mm(3')、φ100mm(4')。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。


QBY衬氟隔膜泵产品描述
QBY衬氟隔膜泵是一种最新输送机械,采用压缩空气、蒸气、工业废气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。立申目前已形成系列化生产,产品质量深受好评。这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些不易流动的介质,吸程高、扬程可调(0-50米),气源压力只须大于1kg/cm2即能工作,绝对防火防爆,具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能等输送机械的许多特点。

QBY衬氟隔膜泵使用范围
1.泵吸油漆、树胶、颜料。
2.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
3.各种瓦、瓷、砖器及陶器釉浆。
4.粘合剂和胶水、全部种类可用泵吸取。
5.泵吸各种乳剂和填料。
6.油井钻好后,用泵吸沉积物及灌浆。
7.用泵为油轮,驳船清仓吸取仓内污水。
8.泵吸各种污水。
9.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
10.啤酒花及发酵粉稀浆、糖浆、糖蜜。
11.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
12.各种橡胶浆。
13.各种强酸、强碱、强腐蚀液体。
14.各种剧毒、易燃、易挥发液体。
15.作为各种固液体分离设备的前级送压装置。
16.各种高温液体最高可耐150℃。



QBY衬氟隔膜泵产品特点
1、本泵无须用油润滑,即使空转,对泵也无任何影响。这是该泵一大特点。
2、气动隔膜泵无轴封、无泄漏、流道宽敞, 没有轴封隔膜将抽送的介质与泵的运动部件,工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全,高粘度(粘度可达1万厘泊),
3、气动隔膜泵扬程达50m,电动泵达30m,出口压力最大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节,气压调节在1-7kgf/cm2之间。电动泵无此功能,进口需装调节阀控制。
4、气动隔膜泵不需灌引水,自吸能力强,吸程高达7m,长时间干呼吸,对泵不损坏。一旦超负荷,泵便会自动停机,负荷恢复正常时,能自动启动运行,具有自我保护功能(电动泵无此功能)。
5、气动隔膜泵不需电源,更适合易燃、易爆场合的介质输送。流动宽蔽,通过性能好,允许通过 QBY 气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
6、气动隔膜泵可以浸没在介质中工作,无电源通过,安全可靠(电动泵无此性能)。
7、结构简单、易损件少,该泵结构简单、安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
8、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机,泵也不会因此而损坏,一旦超负荷,泵便会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
9、气动隔膜泵无旋转部件,通过性能好,允许通过最大颗粒直径达10mm。液体无剪切流动,泵自身部件磨损小。对输送物损伤小,可输送污泥和生命体如小鱼苗之类。

QBY衬氟/衬胶气动隔膜泵性能参数

型   号

流量

扬程

出口压力

吸程

最大允许

最大供气压

最大空气

m3/h

m

kgf/cm2

m

通过颗粒

Kgf/cm2

消耗量









φ(mn)



m3/min

QBY-25

0~2.4

0~50

6

7

2.5

7

0.6

QBY-40

0~8

0~50

6

7

4.5

7

0.6

QBY-50

0~12

0~50

6

7

8

7

0.9

QBY-65

0~16

0~50

6

7

8

7

0.9

QBY-80

0~24

0~50

6

7

10

7

1.5

QBY-100

0~30

0~50

6

7

10

7

1.5

QBY衬氟/衬胶气动隔膜泵安装尺寸

型号

A

B

C

D

H

H1

H2

Φ

底脚

泵进口尺寸

泵出口尺寸

进气口

重量

螺栓

外径

(kg)

QBY-25

220

170

365

200

480

45

460

-

Φ10

1"(丝扣)

1"(丝扣)

10

20

QBY-40

220

170

365

250

480

45

460

-

Φ10

11/2"(丝扣)

11/4"(丝扣)

10

24

QBY-50

340

230

570

340

740

80

700

110

Φ12

2"(法兰)

2"(法兰)

14

50

QBY-65

340

230

570

340

740

80

700

110

Φ12

21/2"(法兰)

21/2"(法兰)

14

56

QBY-80

360

240

600

450

900

105

860

175

Φ14

3"(法兰)

3"(法兰)

16

70

QBY-100

360

240

600

450

930

105

860

750

Φ14

4"(法兰)

4"(法兰)

16

78
