YYLZB转子泵工作原理
YYLZB转子泵是一种旋转的容积式泵,通过转子与泵体间的相对运动来改变工作容积,进而使液体的能量增加。靠泵体内的转子与液体的接触一侧将能量以静压的
形式直接作用于液体,并借助旋转转子的挤压作用排除液体,同时在另一侧流出空间,形成低压,使液体连续吸入。具有正排量性质,可适用于计量或者要求流
量不随着背压变化的场合。适合各种介质,通用型极强。
YYLZB转子泵(旋转活塞泵)特点
◆可输送介质粘度为≤200万CP,以及含固量为60%的装料,输送流量范围广0.1-3000m3/h。
◆无需灌水和辅助装置的超强的自吸能力,最大自吸9米。
◆双支撑更稳定,输出压力可达1.8Mpa,多级泵可达3.0Mpa。
◆无堵塞及多种转子形式,保证了不同物料的高通过率。最大通过不可压缩物料直径80mm。
◆输送平稳,脉动小,可输送固、液、气混合介质。
◆三元流精模及五轴联动工艺,高效、低噪。
◆可以正反转,特别适合装料和卸料场合。
◆结构紧凑,易损件少,故障率低。
◆在线维修设计,维护无需拆卸管路。
◆低转速10-650r/min,微磨损,并配备轴向径向耐磨、耐腐蚀衬套,运行寿命更长。
◆保温冷却,和安全阀及其他配置保证了特殊工況的工艺要求。
◆调节转速即可调节流量的便捷控制,适合需要流量变化的工艺要求。
◆适合剪切敏感介质的输送。
◆应用范围广,适合性强,在流量和压力范围内,采用特殊材质和特殊转子形式的泵可以满足不同工况要求。
YYLZB转子泵(旋转活塞泵)性能
【泵系列】普通级(YYLZB)、食品医药级(YYLZBS)、化工级(YYLZBH)、油田型(YYLZBY)、特种型(YYLZT)、环保市政型(YYLZBZ)。
【流量范国】 0.1-10000m3/h。
【自吸能力】 0-9米。
【温度范国】-40摄氏度——240摄氏度。
【粘 度】 0-200万CP,通过颗粒能力: 0-80mm。
【压力范围】单支撑0-1.2Mpa 双支撑0-1.8Mpa 。
【维 修】无需拆卸管路,机封内装后置,符合SIP(在线维护)和CIP(在线清洗),同一规格的泵所有配件都通用。
YYLZB (旋转活塞泵)与离心泵的比较
1、相比离心泵而言YYLZB泵在输送黏性或含固体介质时,效率高,可通过大尺寸物料,且对物料无剪切和破坏。
2、离心泵一旦有气体进入泵腔就无法正常工作,甚至产生气蚀,损坏泵系统。且高心泵实际运行工况点偏离最佳工况10%范围时,效率会大大降低,能耗大。一旦超出最佳工况10%范围,泵就会不同程度的出现泵轴扭曲, 泵体震动,更为严重的是发生气蚀现象,损坏工作部件,甚至出现系统故障或事故,YYLZB泵不会出现有效气蚀余量NPSH不足。
3、介质粘度对泵的运行影响很小,不会出现离心泵那样一旦介质粘度变化,流量和压力急剧变化的情况。
4、 YYLZB泵转速低,在10-650转之间,而离心泵一般在1500r/min甚至更高,所以泵的部件更为耐磨。
5、YYLZB泵转子基于三元流精模,或者五轴联动工艺,确保没有脉动和振动,效率更为高效。
YYLZB转子泵(旋转活塞泵)与单螺杆泵的比较
YYLZB泵用途广泛,无论黏性还是稀薄介质,无论腐蚀还是磨损介质都能轻松的输送(选择合适经济的材料)且相比单螺杆泵有以下优点:
1、YYLZB旋转活塞泵能干运行,在突破断料或操作失误时尤其重要,避免发生事故。
2、 YYLZB旋转活塞泵结构简单,过流部件少,相应的维护部件少,而螺杆泵的维护部件大概为整泵30%以上。
3、 YYLZB旋转活塞泵安装面积是螺杆泵的1/3,此外单螺杆泵还需要额外的定转子检修空间。
4、 YYLZB旋转活塞泵能实现SIP(在线维护) CIP(在线清洗),更换备件无需拆卸任何管路,快捷方便,减少劳动强度。
5、与螺杆泵相比,其效率可以提高10-30%,节能效果明显。
(详细的数据化对比请咨询:免费咨询热线:021-66770729)
一益泵机给客户选型提醒
1、YYLZB系列产品为定制型产品,介质的特性和应用环境以及工艺要求,是我们泵选型、材料的选择、密封的选择及輔助设备配备的依据。
2、过高的转速运转或不合理选型,将导致泵部件非正常磨损,故障率高,维护或更换部件费用过高。
3、选型基本参数:流量、出口压力、自吸要求、粘度、磨损性、腐蚀性、 温度、颗粒尺寸、PH值还有应用环境等。
4、充分双向的沟通, 是对双方的负责,我们可以通过改变、调整设计增加产品的应用点,以满足客户的不同需求。

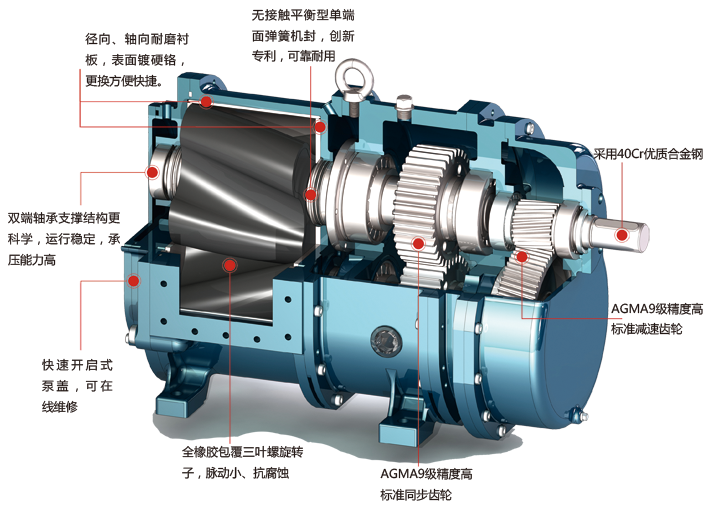

YYLZB凸轮式双转子泵结构图
YYLZB选型参考
产品型号 (Type) |
输出流量 (m3/h) |
升/转 (L/r) |
输出转速 (r/min) |
电机功率 (KW) |
进出口径 (mm) |
出口压力 (Mpa) |
自吸力 (Mpa) |
粘度范围 (cp) |
YYLZB15-0.5 |
0.5 |
0.04 |
30-600 |
0.25-1.5 |
Ø15-Ø15 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB25-2 |
2 |
0.15 |
30-600 |
0.25-2.2 |
Ø25-Ø25 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB40-5 |
5 |
0.3 |
30-580 |
0.37-3 |
Ø40-Ø40 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB50-10 |
10 |
0.57 |
30-580 |
1.5-7.5 |
Ø50-Ø50 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB65-15 |
15 |
1.56 |
30-550 |
2.2-11 |
Ø65-Ø65 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB65-20 |
20 |
1.56 |
30-550 |
2.2-15 |
Ø65-Ø65 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB80-30 |
30 |
3.15 |
30-500 |
3-22 |
Ø80-Ø80 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB80-40 |
40 |
3.15 |
30-500 |
4-30 |
Ø80-Ø80 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB100-60 |
60 |
5.44 |
30-450 |
5.5-45 |
Ø100-Ø100 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB100-80 |
80 |
5.44 |
30-450 |
7.5-55 |
Ø100-Ø100 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB125-120 |
120 |
9.1 |
30-420 |
11-90 |
Ø125-Ø125 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |
YYLZB225-300 |
300 |
27.8 |
30-350 |
30-250 |
Ø225-Ø225 |
0.1<1.2 |
-0.02<-0.08 |
1-1000000 |

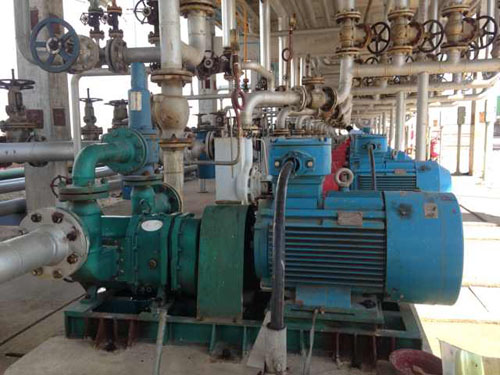

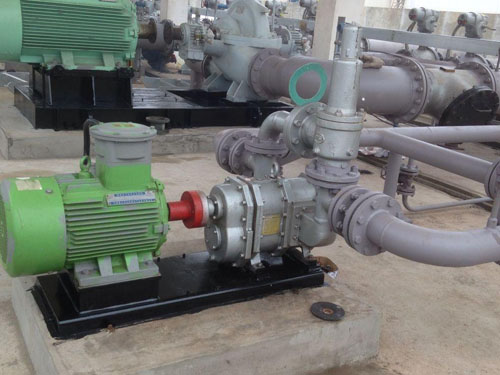

YYLZB转子泵应用领域
日用化工:AES、LAS、AOS、K12、甘油、山梨醇、脂肪醇、硫酸脂、洁面膏、洗面奶、洗发精、洗洁精、洗手液、沐浴露、化妆品、护 肤霜、牙膏、肥皂、洗衣粉料浆等。 精细化工:染料、颜料、各种中间体,各种浆料、化工助剂、印染助剂、皮革助剂、硅油、粘胶剂、皮鞋油、悬浮液、白乳胶、各种胶 体料等。 石油化工:稠油、重油、原油、油泥、沥青、油脂、润滑油、各种催化剂、多元醇、乙氩酸脂、各种高粘度物料及含固量较高的料浆 等。 食 品 :巧克力、炼乳、酸奶、蜂蜜、果酱、冰淇淋、食用油、牛奶、糖浆、肉浆、果冻、调味品、酒精、芝麻酱、花生酱、大豆 蛋白等。 涂 料 :各种油漆、涂料、油墨、绝缘漆、树脂、助剂、有机溶剂等。 医 药 :各种药膏、浸膏、药乳液、药丸糊、糖浆、保健品、药剂等。 环 保 污水、污泥、悬浮液、粪肥、肥料溶液等。 造 纸 纸浆、胶粘剂、助剂等。 |
