产品中心

多级泵系列

  • 产品名称:DG型锅炉给水泵
  • 流量范围:6-500m3/h
  • 扬程范围:50-650m
  • 使用温度:0℃ - 105℃
  • 输送介质:冷水、热水、锅炉给水
  • 工作压力:1.6MPa
  • 过流材质:铸铁
  • 0

产品概述

D、DG型卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体。也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

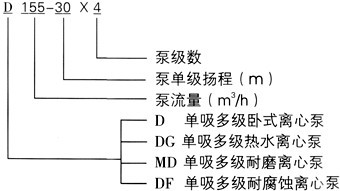

型号意义



产品特点

1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。
3、轴封采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
4、轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。



技术参数

流量:6.3-300m3/h;
扬程:13-650m;
功率:2.2-400KW;
转速:1450-2950r/min;
口径:φ50-φ200;
温度范围:≤105℃;
工作压力:≤3.0Mpa。



泵结构图

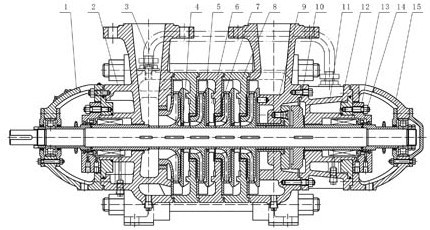

DG泵(中低压)结构图.填料密封-水封水引自第一级叶轮

1

轴承体

6

导叶

11

尾盖

2

进水段

7

密封环

12

填料密封部件

3

平衡水管

8

中段

13

水冷填料压盖

4

导叶套

9

出水段

14

O型密封圈

5

叶轮

10

平衡盘

15

轴承部件

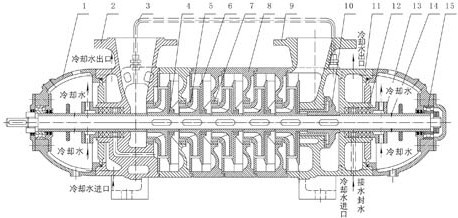

DG泵(中低压)结构图.填料密封-水封水用外接水

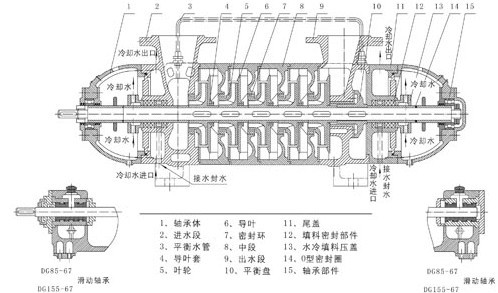

DG泵(中低压)结构图.填料密封-机械密封

1

轴承体

6

导叶

11

尾盖

2

进水段

7

密封环

12

机械密封部件

3

平衡水管

8

中段

13

水冷机械压盖

4

导叶套

9

出水段

14

O型密封圈

5

叶轮

10

平衡盘

15

轴承部件

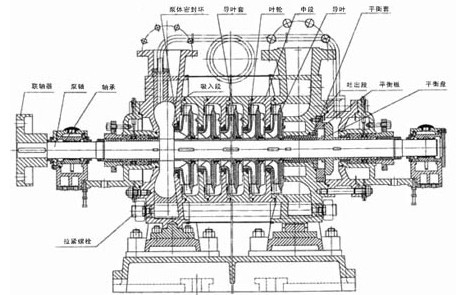

DG泵(次高压)结构图

结构说明

      D、DG型卧式多级离心泵进、出水口均为垂直向上,通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。
      D、DG型卧式多级离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成,其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定,均不承受轴向力,其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动,不能采用向心球轴承。滚动轴承用油脂润滑,滑动轴承用稀油润滑,并用油环进行自润滑,循环水冷却。
      D、DG型卧式多级离心泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
     轴的密封形式有机械密封和填料密封两种。泵采用填料密封时,填料环的位置安放要正确,填料的松紧程度必须适当,以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内,箱内要通入一定压力的水,起水封、水冷或水润滑作用。在轴封处装有可更换的轴套,以保护泵轴。
     D、DG型卧式多级离心泵一般采用滚动轴承、干油润滑结构,DG85-67、DG155-67型泵可采用滑动轴承、稀油润滑结构,也可采用滚动轴承、干油润滑结构。泵的主要零件材料一般采用优质铸铁,也可采用铸钢或不锈钢。
      D、DG型卧式多级离心泵通过弹性联轴器由原动机直接驱动,从原动机方向看,泵为顺时针方向旋转。



产品用途

D、DG型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。



性能参数

泵型号

转速
(r/min)

流量

扬程
(m)

效率
(%)

功率(KW)

必需
汽蚀余量
(m)

m3/h

L/S

轴功率

电机功率

D
  DG  6-25×3

2950

3.75

1.04

76.5

33

2.37

5.5

2.0

6.3

1.75

75

45

2.86

2.0

7.5

2.08

73.5

47

3.19

2.5

D
  DG  6-25×4

2950

3.75

1.04

102

33

3.16

7.5

2.0

6.3

1.75

100

45

3.81

2.0

7.5

2.08

98

47

4.26

2.5

D
  DG  6-25×5

2950

3.75

1.04

127.5

33

3.95

7.5

2.0

6.3

1.75

125

45

4.77

2.0

7.5

2.08

122.5

47

5.32

2.5

D
  DG  6-25×6

2950

3.75

1.04

153

33

4.73

11

2.0

6.3

1.75

150

45

5.72

2.0

7.5

2.08

147

47

6.39

2.5

D
  DG  6-25×7

2950

3.75

1.04

178.5

33

5.52

11

2.0

6.3

1.75

175

45

6.67

2.0

7.5

2.08

171.5

47

7.45

2.5

D
  DG  6-25×8

2950

3.75

1.04

204

33

6.31

15

2.0

6.3

1.75

200

45

7.63

2.0

7.5

2.08

196

47

8.58

2.5

D
  DG  6-25×9

2950

3.75

1.04

229.5

33

7.10

15

2.0

6.3

1.75

225

45

8.52

2.0

7.5

2.08

220.5

47

9058

2.5

D
  DG  6-25×10

2950

3.75

1.04

255

33

7.89

18.5

2.0

6.3

1.75

250

45

9.53

2.0

7.5

2.08

245

47

10.63

2.5

D
  DG  6-25×11

2950

3.75

1.04

280.5

33

8.68

18.5

2.0

6.3

1.75

275

45

10.5

2.0

7.5

2.08

269.5

47

11.71

2.5

D
  DG  6-25×12

2950

3.75

1.04

306

33

9.47

18.5

2.0

6.3

1.75

300

45

11.44

2.0

7.5

2.08

294

47

12.78

2.5

D
  DG  12-25×3

2950

7.5

2.08

84.6

44

3.93

7.5

2.0

12.5

3.47

75

54

4.73

2.0

15.0

4.17

69

53

5.37

2.5

D
  DG  12-25×4

2950

7.5

2.08

112.8

44

5.24

11

2.0

12.5

3.47

100

54

6.30

2.0

15.0

4.17

92

53

7.09

2.5

D
  DG  12-25×5

2950

7.5

2.08

141

44

6.55

11

2.0

12.5

3.47

125

54

7.88

2.0

15.0

4.17

115

53

8.86

2.5

D
  DG  12-25×6

2950

7.5

2.08

169.2

44

7.85

15

2.0

12.5

3.47

150

54

9.46

2.0

15.0

4.17

138

53

10.64

2.5

D
  DG  12-25×7

2950

7.5

2.08

197.4

44

9.16

15

2.0

12.5

3.47

175

54

11.0

2.0

15.0

4.17

161

53

12.41

2.5

D
  DG  12-25×8

2950

7.5

2.08

225.6

44

10.47

18.5

2.0

12.5

3.47

200

54

12.51

2.0

15.0

4.17

184

53

14.18

2.5

D
  DG  12-25×9

2950

7.5

2.08

253.8

44

11.78

18.5

2.0

12.5

3.47

225

54

14.18

2.0

15.0

4.17

207

53

15.95

2.5

D
  DG  12-25×10

2950

7.5

2.08

282

44

13.09

22

2.0

12.5

3.47

250

54

15.76

2.0

15.0

4.17

230

53

17.73

2.5

D
  DG  12-25×11

2950

7.5

2.08

310.2

44

14.4

22

2.0

12.5

3.47

275

54

17.34

2.0

15.0

4.17

253

53

19.5

2.5

D
  DG  12-25×12

2950

7.5

2.08

338.4

44

15.7

30

2.0

12.5

3.47

300

54

18.9

2.0

15.0

4.17

276

53

27.3

2.5

D
  DG  25-30×3

2950

15

4.17

102

50

8.33

15

2.2

25

6.94

90

62

9.88

2.2

30

8.33

82.6

63

10.7

2.6

D
  DG  25-30×4

2950

15

4.17

136

50

11.11

18.5

2.2

25

6.94

120

62

13.1

2.2

30

8.33

110

63

14.26

2.6

D
  DG  25-30×5

2950

15

4.17

170

50

13.89

22

2.2

25

6.94

150

62

16.47

2.2

30

8.33

137.5

63

17.83

2.6

D
  DG  25-30×6

2950

15

4.17

204

50

16.67

30

2.2

25

6.94

180

62

19.77

2.2

30

8.33

165

63

21.4

2.6

D
  DG  25-30×7

2950

15

4.17

238

50

19.44

30

2.2

25

6.94

210

62

23.1

2.2

30

8.33

192.5

63

24.90

2.6

D
  DG  25-30×8

2950

15

4.17

272

50

22.22

37

2.2

25

6.94

240

62

26.4

2.2

30

8.33

220

63

28.53

2.6

D
  DG  25-30×9

2950

15

4.17

306

50

25.0

37

2.2

25

6.94

270

62

29.65

2.2

30

8.33

247.5

63

32.1

2.6

D
  DG  25-30×10

2950

15

4.17

340

50

27.8

45

2.2

25

6.94

300

62

32.9

2.2

30

8.33

275

63

35.7

2.6

D
  DG  46-30×3

2950

30

8.33

102

64

13.02

22

2.4

46

12.5

90

70

16.11

3.0

55

15.3

81

68

17.84

4.6

D
  DG  46-30×4

2950

30

8.33

136

64

17.36

30

2.4

46

12.8

120

70

21.48

3.0

55

15.3

108

68

23.79

4.6

D
  DG  46-30×5

2950

30

8.33

170

64

21.7

37

2.4

46

12.8

150

70

26.85

3.0

55

15.3

135

68

29.74

4.6

D
  DG  46-30×6

2950

30

8.33

204

64

26.04

37

2.4

46

12.8

180

70

32.21

3.0

55

15.3

162

68

35.68

4.6

D
  DG  46-30×7

2950

30

8.33

238

64

30.38

45

2.4

46

12.8

210

70

37.58

3.0

55

15.3

189

68

41.63

4.6

D
  DG  46-30×8

2950

30

8.33

274

64

34.72

55

2.4

46

12.8

240

70

42.95

3.0

55

15.3

216

68

47.58

4.6

D
  DG  46-30×9

2950

30

8.33

306

64

39.06

55

2.4

46

12.8

270

70

48.32

3.0

55

15.3

243

68

53.53

4.6

D
  DG  46-30×10

2950

30

8.33

340

64

43.4

75

2.4

46

12.8

300

70

53.69

3.0

55

15.3

270

344

59.47

4.6

D
  DG  46-50×3

2950

30

8.33

166.5

54

25.19

37

2.5

46

12.8

150

63

29.83

2.8

55

15.3

138

64

32.3

3.2

D
  DG  46-50×4

2950

30

8.33

222

54

33.59

45

2.5

46

12.8

200

63

39.77

2.8

55

15.3

184

64

43.06

3.2

D
  DG  46-50×5

2950

30

8.33

277.5

54

41.98

55

2.5

46

12.8

250

63

49.71

2.8

55

15.3

230

64

53.83

3.2

D
  DG  46-50×6

2950

30

8.33

333

54

50.38

75

2.5

46

12.8

300

63

59.65

2.8

55

15.3

276

64

64.59

3.2

D
  DG  46-50×7

2950

30

8.33

388.5

54

58.78

75

2.5

46

12.8

250

63

69.6

2.8

55

15.3

322

64

72.36

90

3.2

D
  DG  46-50×8

2950

30

8.33

440

54

67.18

90

2.5

46

12.8

400

63

79.54

2.8

55

15.3

368

64

86.12

3.2

D
  DG  46-50×9

2950

30

8.33

499.5

54

75.57

110

2.5

46

12.8

450

63

89.48

2.8

55

15.3

414

64

96.89

3.2

D
  DG  46-50×10

2950

30

8.33

555

54

83.97

110

2.5

46

12.8

500

63

99.42

2.8

55

15.3

460

64

107.66

3.2

D
  DG  46-50×11

2950

30

8.33

610.5

54

92.37

132

2.5

46

12.8

550

63

109.36

2.8

55

15.3

506

64

118.42

3.2

D
  DG  46-50×12

2950

30

8.33

666

54

100.8

132

2.5

46

12.8

600

63

119.8

2.8

55

15.3

552

64

129.2

3.2

D
  DG  85-45×2

2950

55

15.3

102

63

24.25

37

3.2

85

23.6

90

72

28.94

4.2

100

27.8

78

70

30.35

5.2

D
  DG  85-45×3

2950

55

15.3

153

63

36.38

55

3.2

85

23.6

135

72

43.3

4.2

100

27.8

117

70

45.52

5.2

D
  DG  85-45×4

2950

55

15.3

204

63

48.5

75

3.2

85

23.6

180

72

57.87

4.2

100

27.8

156

70

60.7

5.2

D
  DG  85-45×5

2950

55

15.3

255

63

60.63

90

3.2

85

23.6

225

72

72.34

4.2

100

27.8

195

70

75.86

5.2

D
  DG  85-45×6

2950

55

15.3

306

63

72.75

110

3.2

85

23.6

270

72

86.81

4.2

100

27.8

234

70

91.04

5.2

D
  DG  85-45×7

2950

55

15.3

357

63

84.88

132

3.2

85

23.6

315

72

101.3

4.2

100

27.8

273

70

106.2

5.2

D
  DG  85-45×8

2950

55

15.3

408

63

97.0

132

3.2

85

23.6

360

72

115.7

4.2

100

27.8

312

70

121.4

5.2

D
  DG  85-45×9

2950

55

15.3

459

63

109.1

160

3.2

85

23.6

405

72

130.2

4.2

100

27.8

351

70

136.6

5.2

D
  DG  155-30×2

1480

100

27.8

65

64

27.66

55

3.2

155

43

60

75

33.77

3.9

185

51.4

55

75

36.95

4.8

D
  DG  155-30×3

1480

100

27.8

97.5

64

41.2

75

3.2

155

43

90

75

50.65

3.9

185

51.4

82.5

75

55.4

4.8

D
  DG  155-30×4

1480

100

27.8

130

64

55.32

90

3.2

155

43

120

75

67.54

3.9

185

51.4

110

75

73.9

4.8

D
  DG  155-30×5

1480

100

27.8

162.5

64

69.15

110

3.2

155

43

150

75

84.42

3.9

185

51.4

137.5

75

92.37

4.8

D
  DG  155-30×6

1480

100

27.8

195

64

82.98

132

3.2

155

43

180

75

101.3

3.9

185

51.4

165

75

110.8

4.8

D
  DG  155-30×7

1480

100

27.8

227.5

64

96.81

160

3.2

155

43

210

75

118.2

3.9

185

51.4

192.5

75

29.3

4.8

D
  DG  155-30×8

1480

100

27.8

260

64

110.6

, ,

180

3.2

155

43,

240

75

135.1

3.9

185

51.4

220

75

147.8

4.8

D
  DG  155-30×9

1480

100

27.8

292.5

64

124.5

180

3.2

155

43

270

75

152

3.9

185

51.4

247.5

75

166.3

4.8

D
  DG  155-30×10

1480

100

27.8

325

64

138.3

225

3.2

155

43

300

75

168.8

3.9

185

51.4

725

75

184.7

4.8

D
  DG  155-67×3

2950

100

27.8

228

64

97.0

132

3.2

155

43

200

74

114.7

5.0

185

51.4

177

72

123.9

6.6

D
  DG  155-67×4

2950

100

27.8

304

64

129.4

185

3.2

155

43

268

74

152.9

5.0

185

51.4

236

72

165.1

6.6

D
  DG  155-67×5

2950

100

27.8

380

64

161.7

220

3.2

155

43

335

74

191.1

5.0

185

51.4

295

72

206.4

6.6

D
  DG  155-67×6

2950

100

27.8

456

64

194

275

3.2

155

43

402

74

229.3

5.0

185

51.4

354

72

247.7

6.6

D
  DG  155-67×7

2950

100

27.8

532

64

226.4

350

3.2

155

43

469

74

267.5

5.0

185

51.4

413

72

289

6.6

D
  DG  155-67×8

2950

100

27.8

608

64

258.7

350

3.2

155

43

536

74

305.7

5.0

185

51.4

472

72

330.3

6.6

D
  DG  155-67×9

2950

100

27.8

684

64

291.1

440

3.2

155

43

603

74

344

5.0

185

51.4

531

72

371.9

6.6

D
  DG  280-43×2

1480

185

51.4

94

69

68.6

110

3.0

280

77.8

86

77

85.17

4.7

335

93.1

76

75

92.4

6.0

D
  DG  280-43×3

1480

185

51.4

141

69

103

150

3.0

280

77.8

129

77

127.7

4.7

335

93.1

114

75

138.7

6.0

D
  DG  280-43×4

1480

185

51.4

188

69

137.3

230

3.0

280

77.8

172

77

170.3

4.7

335

93.1

152

75

184.9

6.0

D
  DG  280-43×5

1480

185

51.4

235

69

171.6

300

3.0

280

77.8

215

77

212.9

4.7

335

93.1

190

75

231.1

6.0

D
  DG  280-43×6

1480

185

51.4

282

69

205.9

300

3.0

280

77.8

258

77

255.5

4.7

335

93.1

228

75

277.3

6.0

D
  DG  280-43×7

1480

185

51.4

329

69

240.2

350

3.0

280

77.8

304

77

298.1

4.7

335

93.1

226

75

323.6

6.0

D
  DG  280-43×8

1480

185

51.4

376

69

274.5

410

3.0

280

77.8

344

77

304.7

4.7

335

93.1

304

75

369.8

6.0

D
  DG  280-43×9

1480

185

51.4

423

69

308.9

430

3.0

280

77.8

387

77

383.2

4.7

335

93.1

3742

75

416

6.0

D
  DG  280-65×6

1480

185

51.4

408

61

337

500

2.8

280

77.8

390

73

407.4

3.7

335

93.1

372

75

452.5

5.0

D
  DG  280-65×7

1480

185

51.4

476

61

393.1

680

2.8

280

77.8

455

73

475.3

3.7

335

93.1

434

75

528

5.0

D
  DG  280-65×8

1480

185

51.4

544

61

449.3

680

2.8

280

77.8

520

73

543.2

3.7

335

93.1

496

75

603.3

5.0

D
  DG  280-65×9

1480

185

51.4

612

61

505.5

850

2.8

280

77.8

585

73

611.1

3.7

335

93.1

558

75

678.8

5.0

D
  DG  280-65×10

1480

185

51.4

680

61

561.8

850

2.8

280

77.8

650

73

579

3.7

335

93.1

620

75

754.2

5.0

D
  DG  450-60×3

1480

335

93.1

195

72

247.1

360

3.8

450

125

180

76

289.2

4.9

500

139

171

78

298.5

6.0

D
  DG  450-60×4

1480

335

93.1

260

72

329.4

500

3.8

450

125

240

76

372.3

4.9

500

139

228

78

398

6.0

D
  DG  450-60×5

1480

335

93.1

320

72

411.8

680

3.8

450

125

300

76

465.4

4.9

500

139

285

78

497.5

6.0

D
  DG  450-60×6

1480

335

93.1

390

72

494.2

680

3.8

450

125

360

76

558.5

4.9

500

139

242

78

597

6.0

D
  DG  450-60×7

1480

335

93.1

455

72

576.5

850

3.8

450

125

420

76

651.5

4.9

500

139

399

78

696.5

6.0

D
  DG  450-60×8

1480

335

93.1

520

72

658.9

850

3.8

450

125

480

76

744.6

4.9

500

139

456

78

796

6.0

D
  DG  450-60×9

1480

335

93.1

585

72

741.2

1050

3.8

450

125

540

76

837.7

4.9

500

139

513

78

823.6

6.0

D
  DG  450-60×10

1480

335

93.1

650

72

930.8

1050

3.8

450

125

600

76

995.1

4.9

500

139

570

78



6.0



使用说明

一、启动
泵起动前应转动泵转子,检查转子是否灵活;
检查电机转向是否与泵转向一致;
打开泵吸入阀,关闭泵出口管路闸阀及压力表旋塞,使泵内充满液体,或用真空系统排除吸入管和泵内空气;
检查泵和电机联接螺栓的松紧程度和泵周围的安全情况,使泵处于准备起动状态;
起动电机,待泵运转正常后,打开压力表旋塞,慢慢开启泵出口闸阀,直到压力表指针指到所需压力为止(按出口压力表读数控制泵给定的扬程)。
二、运行
该泵靠泵内平衡机构平衡轴向力,平衡装置内有平衡液体流出,平衡液体由平衡水管接至进水段,或在平衡室外设计一短管,平衡液体经短管流向泵外。为保证泵正常运行,平衡水管绝对不允许堵塞;
在开车和运行过程中,必须注意观察仪表读数,轴承发热、填料漏水和发热及泵的振动和声音等是否正常,如发现异常情况,应及时处理;
轴承温升变化反映了泵的装配质量,轴承温升不得高于环境温度35℃,轴承的最高温度不得高于75℃;
泵转子在运行中存在一定的轴向窜动,轴向窜动应在允许范围内,应保证电机和水泵两联轴器端面间的间隙值;
泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况,磨损过大时应及时更换。
三、停机
停机前应先关闭压力表旋塞,慢慢关闭出口闸阀,待出口阀关闭完毕后再停电机,泵停稳后再关闭泵的吸入阀;泵内水放出,如长期停用,应将泵拆卸清洗上油,包装保管



安全阀,隔膜泵, 减速机,齿轮减速机, 分布式光伏电缆太阳能光伏发电电缆光伏四平方电缆大型光伏电站电缆上海玖开 济南回收药品,青岛收药电话,济南收药,济南药品回收 助力机械手上海木托盘, 上海出口木托盘工业加湿器上海二手木托盘上海出口托盘上海胶合板托盘零浮力电缆辊筒辊筒输送机东莞搭脚手架 ,上海老洋房出租出售 ,上海豪宅出租出售 , 上海老洋房整栋会所办公接待出租,金苑亦园汇贤居出租出售 ,安福路底楼带院子工作室商铺出租 ,裂解炭黑深加工设备,连续式废轮胎裂解设备,连续式废塑料裂解设备, 连续式废轮胎炼油设备,连续式医疗废物热解设备,连续式废轮胎热裂解设备, 连续式油泥炼油设备,连续式医疗垃圾热解设备,连续式废塑料炼油设备,连续式废轮胎炼油设备 ,中山白蚁防治,中山灭虫公司,江门消杀公司, 喀什废品回收,喀什废铁废铜铝回收,喀什电线电缆回收,喀什电力设备回收, ,防静电工作台,皮带线,滚筒线,倍速链,工具柜厂家
