结构说明

    NW型系列泵有两种结构形式：卧式水平中开式、卧式节段式。

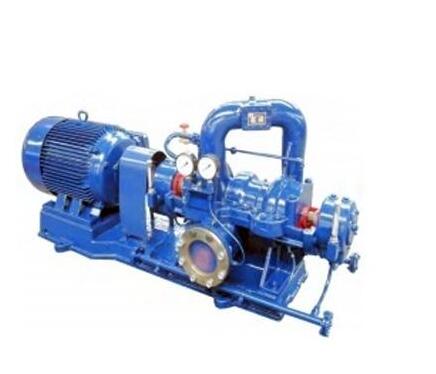

    1、卧式水平中开式的主要结构

    主要由壳体、转子部件和轴承部件等零、部件组成，从联轴器端看为顺时针方向旋转。

    (1)壳体由泵体、泵盖组成，两级螺旋形压力室相错180℃布置，以平衡径向力。泵带有外部回流流道，泵体上的进、出口布置在与泵轴线垂直的水平方向上。

    (2)转子部件由诱导轮(100NW～65×2型泵不带诱导轮)、叶轮、轴与轴套等组成，其轴向力由叶轮对称布置而达到平衡。

    (3)轴承采用滚动轴承，安装在轴承体内，对转子起支撑作用，并可承受残余轴向力，轴承用稀油润滑，按需要可用水冷却。轴承部件带有温度计和油位计。

    (4)轴封为软填料密封。

    2、卧式节段式的主要结构

  主要由进水段、中段、出水段、导叶、平衡板、穿杠、转子部件和轴承部件等零、部件组成，从联轴器端看为顺时针方向旋转。

    (1)壳体部分

    主要由进水段、中段、出水段、导叶、轴承和轴承部件等零、部件用穿杠联结而成，进出口均垂直向上。

    (2)转子部分

    主要由叶轮、轴、平衡盘与轴套组成，轴向力由平衡盘平衡。

    (3)密封部分

    在进水段、中段、出水段和导叶上，分别装有可更换的密封环和导叶衬套，用较小的径向间隙以减少泄漏。轴套为软填料。

    (4)轴承部分

    轴承采用滚动轴承，安装在轴承体内，对转子起支撑作用。轴承用稀油润滑，按需要可用水冷却。轴承部件带有温度计和油位计。

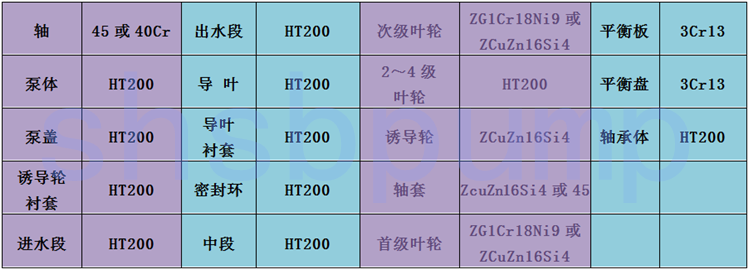

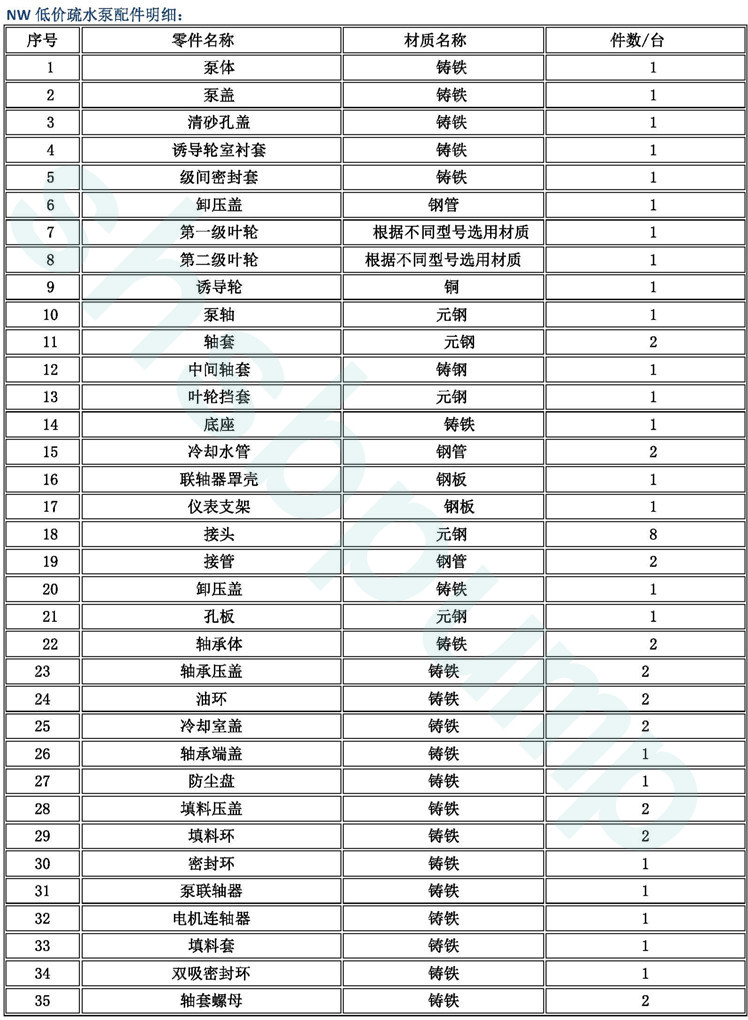

部件材质：
